Introduction aux compresseurs d'air sans huile

Un compresseur d'air sans huile est un type de compresseur conçu pour fonctionner sans utilisation d'huile dans le processus de compression de l'air. Contrairement aux compresseurs à injection d'huile ou à bain d'huile, qui utilisent de l'huile pour la lubrification, le refroidissement et l'étanchéité à l'intérieur de la chambre de compression, les compresseurs sans huile utilisent des méthodes alternatives pour remplir ces fonctions. Cela garantit que l'air comprimé est totalement exempt de contamination par l'huile, ce qui le rend adapté aux applications où la pureté de l'air est essentielle.

Présentation des compresseurs d'air sans huile

1. Fonctionnement :

Méthodes de lubrification :

Lubrification alternative : Les compresseurs d'air sans huile utilisent des méthodes de lubrification sans huile. Les alternatives courantes incluent :

Eau: Dans les compresseurs à vis à injection d'eau, l'eau est injectée dans la chambre de compression. Cette eau agit à la fois comme joint d’étanchéité et comme agent de refroidissement, éliminant ainsi le besoin d’huile.

Revêtements en téflon: Certains modèles utilisent des revêtements en téflon ou d'autres matériaux avancés pour réduire la friction et l'usure sans avoir besoin d'une lubrification à l'huile traditionnelle.

Fonctionnalité :

Le principal avantage de la lubrification sans huile est la garantie d’un air comprimé totalement exempt d’huile, ce qui est crucial pour les industries où même des traces de contamination par l’huile peuvent être préjudiciables. Ce choix de conception garantit une grande pureté et le respect de normes strictes de qualité de l’air.

2. Mécanisme de refroidissement :

Gestion de la température de l'air :

Refroidisseurs intermédiaires: Ceux-ci sont utilisés pour refroidir l’air entre les étages de compression. En réduisant la température de l'air avant qu'il ne subisse une compression supplémentaire, les refroidisseurs intermédiaires contribuent à améliorer l'efficacité globale et à réduire le risque de surchauffe.

Refroidisseurs postérieurs: Placés après l'étape de compression finale, les refroidisseurs ultérieurs abaissent encore la température de l'air comprimé avant qu'il n'entre dans le récepteur d'air ou le système de distribution. Cette étape est essentielle pour éviter l’accumulation d’humidité et garantir que l’air comprimé est à une température optimale d’utilisation.

Types de systèmes de refroidissement :

Refroidi par air: Dans les systèmes refroidis par air, les radiateurs ou les ventilateurs dissipent la chaleur des composants du compresseur d'air. Cette méthode est généralement utilisée dans les compresseurs rotatifs à vis sans huile de type sec.

Refroidi à l'eau: Les systèmes refroidis à l'eau utilisent l'eau pour absorber et évacuer la chaleur. Cette méthode peut être plus efficace dans les environnements où le refroidissement par air est moins efficace, comme par exemple à des températures ambiantes élevées.

Types de compresseurs sans huile

1. Compresseurs rotatifs à vis sans huile :

Type sec :

Fonctionnement : comporte des rotors engrenés qui ne se touchent pas, dont les positions sont maintenues par des engrenages de distribution situés à l'extérieur de la chambre de compression. Cette conception empêche le contact direct entre les rotors, évitant ainsi le besoin de lubrification interne.

Refroidissement : utilise des radiateurs refroidis par air ou par eau pour gérer la température. Des refroidisseurs d'huile supplémentaires peuvent être inclus pour assurer une dissipation efficace de la chaleur, bien que l'huile ne soit pas présente dans le flux d'air.

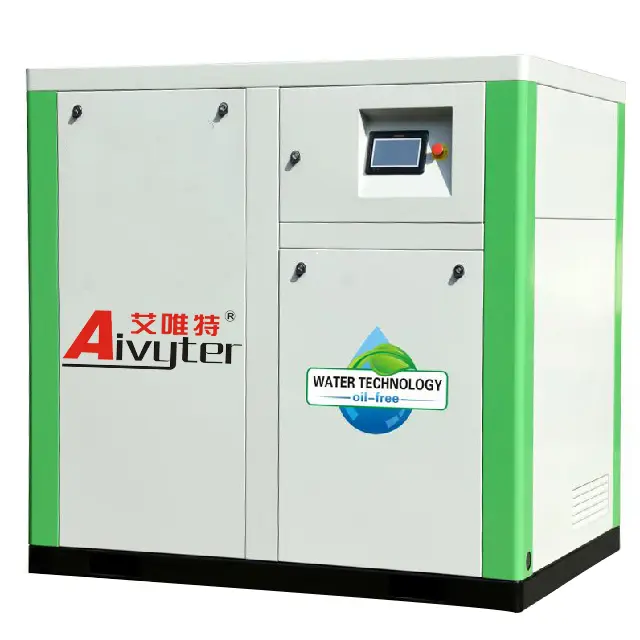

Type à injection d'eau :

Fonctionnement : injecte de l'eau directement dans la chambre de compression pour sceller les jeux internes et aider à refroidir l'air pendant la compression. Cette méthode garantit qu'aucune huile n'entre en contact avec l'air comprimé.

Refroidissement : L’eau injectée sert de fluide de refroidissement. Après compression, l'eau est éliminée de l'air par un dispositif de séparation de l'humidité, garantissant que le résultat final est sec et sans huile.

2. Compresseurs rotatifs à spirale sans huile :

Opération: Utilise deux parchemins entrelacés – un fixe et un en orbite – pour comprimer l'air. Au fur et à mesure que la spirale orbitale se déplace, l'air est progressivement comprimé et poussé vers l'orifice de décharge, garantissant ainsi un fonctionnement sans huile.

Lubrification: La conception élimine le contact métal sur métal entre les volutes, supprimant le besoin de lubrification à l'intérieur de la chambre de compression et garantissant un air propre et sans huile.

Refroidissement: Présente généralement des modèles refroidis par air avec de faibles niveaux de bruit (52 - 59 dBA), souvent équipés d'auvents insonorisants pour minimiser le bruit de fonctionnement.

3. Compresseurs alternatifs sans huile (compresseurs à piston) :

Opération: Utilise des pistons pour générer de la pression. Disponibles en configurations simple effet et double effet, ces compresseurs fonctionnent en déplaçant des pistons dans des cylindres pour comprimer l'air.

Lubrification: Utilise des matériaux autolubrifiants ou des guides et segments de piston non métalliques fabriqués à partir de matériaux synthétiques ou à base de PTFE. Cette conception évite le besoin de lubrification supplémentaire dans la chambre de compression.

Refroidissement: Comprend des systèmes refroidis par air avec des ventilateurs externes ou des échangeurs de chaleur pour dissiper la chaleur générée pendant le fonctionnement. Ces composants aident à gérer la température et à maintenir des performances efficaces.

Chaque type de compresseur sans huile offre des avantages uniques et fonctionne selon des principes spécifiques pour garantir un air comprimé de haute qualité, sans huile, adapté à diverses applications.

Résumé des caractéristiques des compresseurs d'air sans huile

1. Pureté de l’air :

Essentiel pour les applications sensibles à la contamination : Compresseurs d'air sans huile sont cruciaux pour les industries où même la plus petite quantité de contamination par l’huile peut entraîner une détérioration ou des dommages au produit. Ces compresseurs sont conçus pour répondre à des normes élevées de pureté de l'air, garantissant qu'aucune huile ou contaminant n'est présent dans l'air comprimé. Cela les rend idéaux pour les applications dans les secteurs pharmaceutique, de la transformation des aliments et des boissons, de l'électronique et d'autres environnements sensibles.

2. Lubrification :

Varie selon le type : L'approche de lubrification dans les compresseurs d'air sans huile diffère en fonction du type de compresseur :

Compresseurs rotatifs à vis : les types secs utilisent des engrenages de distribution externes pour maintenir les positions du rotor sans lubrification interne. Les modèles à injection d'eau utilisent de l'eau pour l'étanchéité et le refroidissement, évitant ainsi la présence d'huile dans le flux d'air.

Compresseurs rotatifs à spirale : fonctionnent sans lubrification dans la chambre de compression en raison de l'absence de contact métal sur métal entre les spirales.

Compresseurs alternatifs : utilisent des matériaux autolubrifiants ou des guides et anneaux non métalliques, éliminant ainsi le besoin de lubrification dans la chambre de compression.

3. Systèmes de refroidissement :

Différentes méthodes selon le type :

Compresseurs rotatifs à vis : utilisez des radiateurs refroidis par air ou par eau, et les types à injection d'eau utilisent l'eau injectée pour refroidir l'air comprimé.

Compresseurs rotatifs à spirale : généralement refroidis par air avec des modèles présentant de faibles niveaux de bruit et des auvents insonorisants.

Compresseurs alternatifs : les versions refroidies par air comprennent des ventilateurs externes ou des échangeurs de chaleur pour gérer la dissipation thermique.

4. Niveaux de bruit :

· Généralement plus silencieux pour les compresseurs rotatifs à spirale : ces compresseurs sont conçus pour fonctionner avec un minimum de bruit, intégrant souvent des fonctionnalités d'atténuation sonore.

o Compresseurs rotatifs à vis : les niveaux de bruit varient en fonction de la conception spécifique et de la méthode de refroidissement.

o Compresseurs alternatifs : peuvent être plus bruyants que les modèles à spirale rotative, avec des niveaux de bruit influencés par le système de refroidissement et la conception de fonctionnement.

Les compresseurs d'air sans huile sont conçus pour fournir un air d'une grande pureté sans avoir besoin de lubrification interne, en utilisant diverses méthodes de refroidissement et en offrant généralement un fonctionnement plus silencieux, en particulier dans le cas des modèles à spirale rotative.

Avantages des compresseurs d'air sans huile

1. Air sans contamination :

· Idéal pour les industries sensibles : les compresseurs d'air sans huile sont essentiels pour les secteurs tels que les produits pharmaceutiques, l'électronique, l'alimentation et les boissons, où la pureté de l'air est essentielle. Ils garantissent qu'aucune huile ou contaminant n'est présent dans l'air comprimé, évitant ainsi la détérioration du produit et les dommages à l'équipement.

2. Entretien réduit :

· Besoins d'entretien réduits : par rapport aux compresseurs à bain d'huile, les modèles sans huile nécessitent moins d'entretien. Ils éliminent le besoin de vidanges d'huile régulières et de surveillance des niveaux d'huile, ce qui simplifie l'entretien et réduit les temps d'arrêt opérationnels.

3. Taille plus petite :

· Portabilité accrue : les compresseurs sans huile sont souvent plus compacts et légers que leurs homologues inondés d'huile. Cela les rend plus faciles à installer dans des espaces restreints et à déplacer entre les emplacements, offrant une plus grande flexibilité dans l’agencement des installations.

4. Coût initial :

· Coût initial potentiellement inférieur : selon le modèle et les spécifications, les compresseurs d'air sans huile peuvent avoir un prix d'achat initial inférieur. Cela peut en faire une option intéressante pour les entreprises qui cherchent à minimiser leurs dépenses initiales tout en obtenant une qualité d’air élevée.

Inconvénients des compresseurs d’air sans huile

1. Durabilité :

· Moins adaptés aux applications intensives : les compresseurs d'air sans huile ne sont généralement pas idéaux pour une utilisation industrielle continue et à forte demande. Leur conception, optimisée pour la pureté de l'air et un entretien réduit, peut ne pas résister aux rigueurs des opérations intensives ainsi qu'aux compresseurs lubrifiés à l'huile.

2. Augmentation du bruit et de la chaleur :

· Équipement de refroidissement supplémentaire nécessaire : les compresseurs sans huile peuvent générer plus de chaleur et de bruit que les modèles lubrifiés à l'huile. Cela peut nécessiter l'installation de systèmes de refroidissement supplémentaires pour gérer les mesures de contrôle de la chaleur et du bruit afin de maintenir un environnement de travail confortable.

3. Durée de vie plus courte :

· Usure des revêtements : La durée de vie des compresseurs sans huile peut être affectée par l'usure des revêtements sans friction. À mesure que ces revêtements se dégradent avec le temps, le compresseur peut connaître une réduction de son efficacité et une durée de vie opérationnelle globale plus courte, ce qui peut entraîner des réparations ou des remplacements plus fréquents.

Principales différences par rapport aux compresseurs à bain d'huile

1. Lubrification :

· Aucune huile requise : les compresseurs sans huile éliminent le besoin d'huile, évitant ainsi le besoin de vidanges d'huile et de remplacements de filtres réguliers. Cela réduit la complexité de la maintenance.

2. Entretien :

· Entretien moins fréquent : les modèles sans huile nécessitent généralement moins d'entretien que les compresseurs à bain d'huile. Cependant, leur durée de vie opérationnelle peut être plus courte et le besoin de maintenance peut augmenter à mesure que les pièces s'usent.

3. Risques de contamination :

· Élimine la contamination par l'huile : les compresseurs sans huile empêchent la contamination par l'huile dans l'air comprimé, ce qui les rend idéaux pour les applications où la pureté de l'air est essentielle.

4. Niveaux de bruit :

· Généralement plus bruyants : ces compresseurs peuvent être plus bruyants que les modèles lubrifiés à l'huile. Bien que des progrès soient réalisés pour réduire les niveaux de bruit, ils ont toujours tendance à être plus forts.

5. Mobilité :

· Plus portable : L'absence d'huile et de composants associés rend les compresseurs sans huile plus légers et plus portables, permettant un déplacement et une installation plus faciles dans divers espaces d'installation.

Choisir le bon compresseur

Lorsque vous choisissez un compresseur d'air sans huile, évaluez soigneusement les besoins de votre entreprise :

Problèmes de contamination : Déterminez si la pureté de l’air est essentielle à vos opérations. Les compresseurs sans huile sont idéaux pour les applications nécessitant un air sans contamination, telles que les produits pharmaceutiques et la transformation des aliments.

Capacités de maintenance : Tenez compte du niveau de maintenance que votre équipe peut gérer. Bien que les compresseurs sans huile nécessitent généralement moins d’entretien, assurez-vous de pouvoir gérer tous leurs besoins en matière d’entretien.

Coût: Évaluez à la fois les coûts initiaux et les dépenses opérationnelles à long terme. Les compresseurs sans huile peuvent avoir un coût initial inférieur, mais tenez compte du coût total de possession au fil du temps.

Mobilité: Évaluez si la portabilité est importante pour votre installation. Les compresseurs sans huile sont généralement plus légers et plus faciles à déplacer, ce qui peut être bénéfique pour les environnements de travail dynamiques.
