Type de génération d'azote de l'air et sélection et configuration du compresseur

L'air est composé de 78 % d'azote, 21 % d'oxygène et 1 % de gaz rares et d'impuretés.L'azote a été largement utilisé dans le stockage des aliments, le traitement thermique des métaux, l'industrie pétrochimique, l'industrie du verre et de nombreux autres domaines.Cet article porte sur la connaissance de la séparation de l'azote de l'air et la sélection des Générateurs d'azote PSA.

Les propriétés chimiques de l'azote

L'azote, dont la formule chimique est N2, est un gaz incolore et inodore dans des conditions normales.Généralement, l'azote est moins dense que l'air.L'azote représente 78,08 % (fraction volumique) de l'atmosphère totale et est l'un des principaux composants de l'air.Sous pression atmosphérique standard, lorsque l'azote est refroidi à -195,8°C, il devient un liquide incolore ;lorsqu'il est refroidi à -209,8°C, l'azote liquide devient un solide ressemblant à de la neige.L'azote est chimiquement inactif et il est difficile de réagir avec d'autres substances à température ambiante, mais il peut changer chimiquement avec certaines substances à haute température et à haute énergie pour produire de nouvelles substances utiles aux humains.

Equipement de production d'azote

Dans les activités de production industrielle, utilisant les propriétés chimiques de l'azote, l'azote est largement utilisé dans tous les domaines de la vie.Par exemple: industrie des puces électroniques, découpe laser, conservation des aliments, stockage des céréales, industrie chimique, pétrochimie, batterie au lithium, semi-conducteur, médecine, etc.Face aux besoins de diverses industries, l'équipement de production d'azote est la clé.Il existe trois grands types d'équipements de production d'azote sur le marché :

1. Production d'azote cryogénique : Elle utilise principalement les différents points d'ébullition de différents gaz pour obtenir de l'azote liquide par fractionnement à basse température.

2. Séparation membranaire et production d'azote: similaire aux filtres, l'utilisation de molécules d'oxygène et d'azote pour pénétrer la membrane afin d'atteindre une certaine concentration d'azote, la concentration générale d'azote n'est pas supérieure à 99%, la plage d'application est relativement petite.

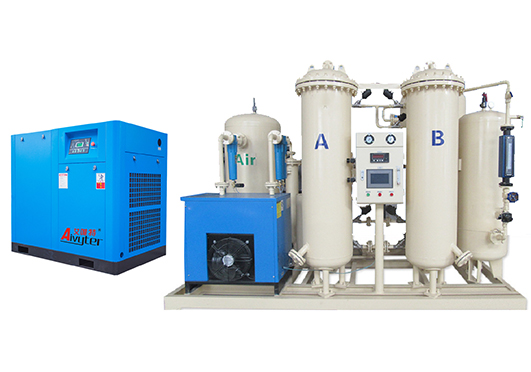

3. Production d'azote par adsorption modulée en pression PSA : La technologie de séparation des gaz PSA est une technologie de séparation des gaz non cryogénique.Il utilise de l'air comprimé comme matière première et un tamis moléculaire en carbone comme support.En utilisant différentes tailles de molécules d'oxygène et d'azote, les molécules d'oxygène peuvent pénétrer dans les micropores à la surface du tamis moléculaire et être adsorbées.Les molécules ne peuvent pas entrer mais passent à travers l'espace entre les tamis moléculaires empilés, puis les molécules d'oxygène adsorbées à la surface du tamis moléculaire sont désorbées par vidange et décompression rapides, et rejetées dans l'atmosphère.Avec une certaine commutation de cycle de programme, la pureté de l'azote peut être produite à une pureté de 95 à 99,999 %.

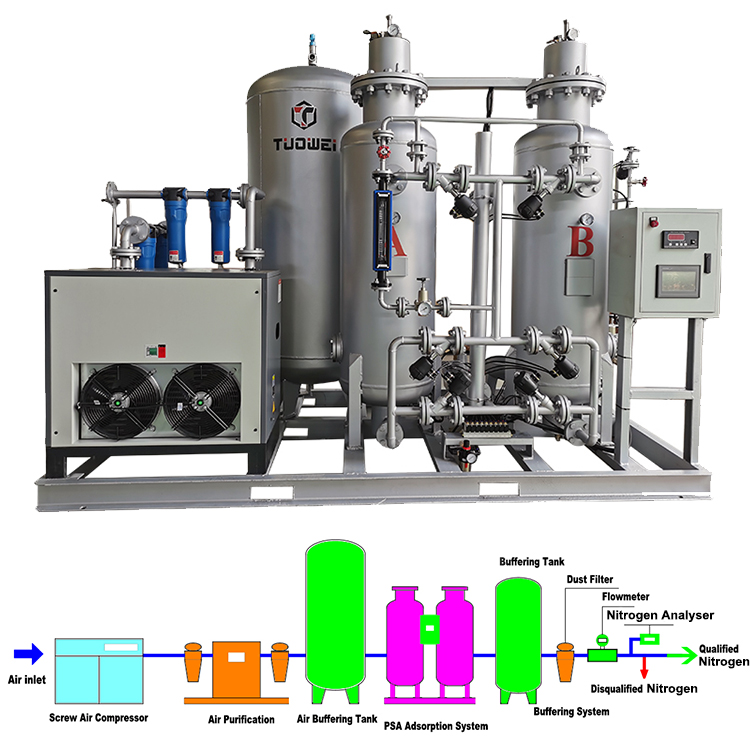

En voyant le schéma de configuration ci-dessus, le plus grand doute de tout le monde est de savoir comment choisir un compresseur d'air ?Le compresseur d'air est sélectionné en fonction de la pureté, du débit et de la pression de l'azote.Le débit de pureté de l'azote détermine le type de tamis moléculaire au carbone que nous choisissons.Différents tamis moléculaires carbonés correspondent à différents rapports air-azote.

Par exemple : 120 Nm3/H-99,99 % de calcul de la consommation d'air du générateur d'azote 120/60*4,9=8,8 m3/min (60 correspond à 60 min, 4,9 correspond au taux d'azote dans l'air, 9,6 m3/min correspond à la consommation en temps réel, selon le consommation du sèche-linge La sélection du compresseur d'air doit être élargie de 10 % à 30 %)

Si la partie sécheuse est équipée d'un sécheur à aspiration pour générer la consommation d'air, qui doit être augmentée de 30 %, le compresseur d'air doit avoir une cylindrée d'au moins 12,5 m3/min.Se référer à ce débit pour sélectionner la puissance de compresseur d'air correspondante de 75kW.

Une fois le débit du compresseur d'air calculé, la pression de gaz dans l'ensemble du pipeline peut être obtenue (par exemple, la pression d'air comprimé peut atteindre 0,8 MPa et la pression d'azote jusqu'à 0,7 MPa)
