ACFM d'un compresseur d'air : pieds cubes réels par minute

Pieds cubes réels par minute (ACFM) est une unité de mesure du débit volumétrique d'air ou de gaz sous conditions réelles de fonctionnement, y compris les effets de la pression, de la température et de l’humidité.

Contrairement aux débits théoriques ou standard (tels que SCFM ou CFM), l'ACFM reflète les conditions de débit réelles et est essentiel pour une évaluation précise des performances dans diverses industries.

Ce blog explore la définition de l'ACFM, les principaux facteurs d'influence tels que la pression, la température et l'humidité, son importance dans des secteurs tels que le CVC et la production d'électricité, ainsi que des conseils pour des mesures et une optimisation précises.

Qu’est-ce que l’ACFM

L'ACFM quantifie la quantité de gaz ou d'air circulant dans un système par minute, en fonction de :

• Pression réelle: La pression de fonctionnement réelle du système (y compris la pression atmosphérique et relative).

• Température réelle: La température actuelle du gaz ou de l'air pendant le fonctionnement.

• Humidité réelle: La teneur en humidité de l'air, qui affecte sa densité et ses caractéristiques de débit.

Pourquoi l'ACFM est important

1. Évaluation précise des performances:
   L'ACFM est essentiel pour évaluer les performances réelles des compresseurs, des soufflantes ou des systèmes CVC. Il prend en compte les variables de fonctionnement qui ont un impact significatif sur le comportement du système, fournissant ainsi des informations plus significatives que SCFM ou CFM.

2. Optimisation des processus industriels:
   L'utilisation d'ACFM garantit que l'équipement est dimensionné et calibré correctement pour répondre aux demandes spécifiques du système, améliorant ainsi la fiabilité et l'efficacité.

3. Efficacité énergétique:
   Comprendre les débits réels permet d’éviter une conception excessive ou des performances insuffisantes, de réduire les coûts énergétiques et d’améliorer la durabilité.

Qu’est-ce qui affectera l’ACFM ?

1. Pression de fonctionnement

• Pression absolue: L'ACFM change avec la pression de fonctionnement du système, qui est la somme de la pression manométrique et de la pression atmosphérique.

• À des pressions plus élevées, les molécules de gaz sont comprimées, ce qui réduit le volume (ACFM inférieur pour la même masse de gaz).

• À des pressions plus basses, le gaz se dilate, augmentant l'ACFM.

• Chutes de pression: Toute chute de pression causée par des restrictions dans le système (par exemple, filtres, vannes ou tuyauterie) augmentera l'exigence ACFM pour maintenir le débit dans les conditions en aval.

2. Température de fonctionnement

• Le volume de gaz augmente avec l'augmentation de la température et se contracte avec la température décroissante, affectant directement l'ACFM.

• Des températures plus élevées: Provoque une expansion du gaz, conduisant à un ACFM plus élevé.

• Des températures plus basses: Comprimez le gaz, ce qui entraîne un ACFM inférieur.

• Sources de chaleur: Les équipements tels que les compresseurs peuvent ajouter de la chaleur au système, ce qui a un impact sur le débit.

3. Humidité et teneur en humidité

• Air humide: Contient de la vapeur d'eau, moins dense que l'air sec. À mesure que l’humidité augmente, la densité globale de l’air diminue, entraînant une augmentation de l’ACFM pour le même débit massique.

• Air sec: Plus dense que l’air humide, donc l’ACFM sera plus faible.

• L’impact est particulièrement important dans les applications impliquant de fortes variations de température ou des environnements humides.

4. Altitudes

• Pression atmosphérique: Diminue avec l'altitude, réduisant la densité de l'air ou du gaz.

• À des altitudes plus élevées, l'ACFM est plus élevé car le gaz se dilate davantage en raison de la pression atmosphérique plus basse.

• Au niveau de la mer, la pression atmosphérique est plus élevée, ce qui entraîne une ACFM plus faible.

5. Type de gaz ou composition du mélange

• Différents gaz ont des poids moléculaires et des densités différents, qui affectent leurs caractéristiques de compressibilité et d'expansion.

• Par exemple, l’hélium se dilate plus que l’air dans des conditions similaires, ce qui entraîne un ACFM plus élevé.

6. Résistance à l'écoulement dans le système

• Les composants tels que les filtres, les vannes, les coudes ou les longs tronçons de tuyauterie introduisent des pertes de charge, qui peuvent avoir un impact sur la pression de fonctionnement et indirectement sur l'ACFM.

• Filtres obstrués ou encrassés: Augmentez la résistance, nécessitant un ACFM plus élevé pour obtenir le même résultat.

7. Effets de compressibilité

• Pour les systèmes à haute pression, la compressibilité du gaz (dans quelle mesure il s'écarte du comportement du gaz idéal) devient un facteur important. Les gaz réels peuvent nécessiter des corrections supplémentaires pour déterminer avec précision l'ACFM.

8. Caractéristiques de l'équipement

• Efficacité du compresseur ou du ventilateur: Affecte la capacité de l'équipement à comprimer ou à déplacer le gaz dans des conditions réelles.

• Ajout de chaleur par les compresseurs: Les compresseurs peuvent augmenter la température du gaz, provoquant sa dilatation et affectant l'ACFM.

9. Fuites dans le système

• Les fuites entraînent des besoins de débit supplémentaires pour maintenir le débit souhaité en aval, augmentant ainsi l'ACFM nécessaire.

10. Conditions environnementales ambiantes

• Les changements saisonniers et géographiques de température, de pression et d’humidité peuvent influencer l’ACFM.

• Par exemple, un système conçu pour des conditions hivernales peut connaître un ACFM différent en été en raison de températures ambiantes et d'humidité plus élevées.

Résumé des facteurs d’influence

Comment calculer l'ACFM

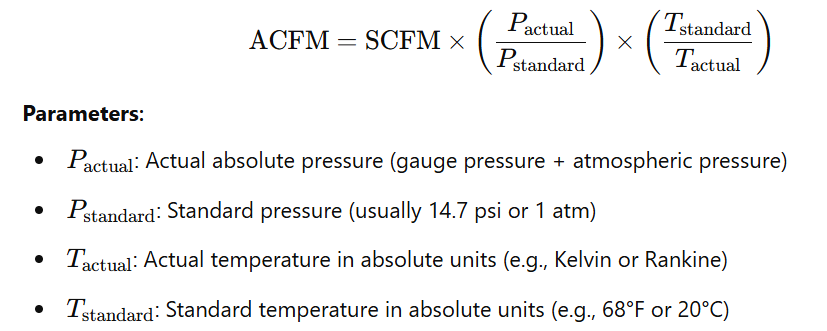

La formule pour convertir le SCFM (débit dans des conditions standard) en ACFM est la suivante :

Exemple d'étude de cas

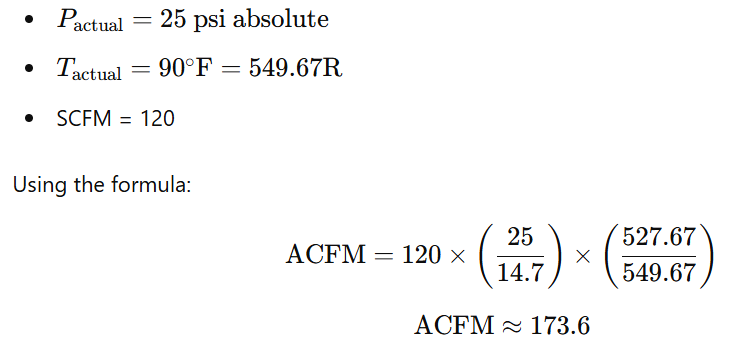

Un compresseur de gaz est en cours d'évaluation pour une plateforme offshore où :

Cela indique que le compresseur doit gérer un débit d'environ 173,6 ACFM dans les conditions réelles de la plate-forme, nettement supérieur à sa valeur nominale SCFM en raison d'une pression élevée.

Applications de l’ACFM dans les industries

1. Systèmes d'air comprimé:

L'ACFM est largement utilisé pour évaluer et optimiser les performances des compresseurs. Il assure :

• Le compresseur peut répondre à la demande réelle dans différentes conditions environnementales.

• Évitement du gaspillage d’énergie dû à un dimensionnement incorrect du système ou à une conception excessive.

2. CVC (chauffage, ventilation et climatisation):

Dans les systèmes CVC, ACFM aide à :

• Évaluation du débit d’air pour maintenir la qualité de l’air intérieur et la régulation de la température.

• Assurer le bon dimensionnement des équipements pour les systèmes de ventilation des bâtiments commerciaux et industriels.

3. Traitement chimique:

Dans les usines chimiques, l’ACFM est essentiel pour :

• Surveillance des flux de gaz dans les réacteurs ou les séparateurs pour maintenir la stabilité du processus.

• Assurer le transport correct des matériaux dans les canalisations, en particulier pour les gaz aux propriétés sensibles à la température.

4. Industrie pétrolière et gazière:

L’ACFM est essentiel pour gérer les flux de gaz dans les systèmes d’extraction, de transport et de traitement :

• S'assurer que les compresseurs et les soufflantes fonctionnent efficacement dans des conditions de terrain fluctuantes.

• Surveillance des gazoducs où les variations de pression et de température affectent les débits.

5. Production d'électricité:

Dans les centrales électriques, l’ACFM est utilisé pour :

• Contrôler les mélanges d'air et de carburant dans les systèmes de combustion pour une efficacité optimale.

• Assurer une bonne circulation de l’air dans les systèmes de refroidissement ou les entrées de turbine.

6. Surveillance environnementale et contrôle de la pollution:

L'ACFM est utilisé dans les systèmes de contrôle de la pollution atmosphérique pour :

• Mesurez les débits de gaz d’échappement dans les épurateurs, les filtres ou les cheminées.

• Garantissez le respect des réglementations environnementales en quantifiant avec précision les émissions.

Comparaison avec SCFM et CFM

Conseils pour une mesure précise et l’optimisation de l’ACFM

1. Utilisez des instruments précis

• Pourquoi c'est important: Une mesure précise de l'ACFM dépend de données fiables sur la pression, la température et le débit. Des instruments défectueux ou non calibrés peuvent entraîner des erreurs importantes dans les calculs.

• Comment mettre en œuvre:

• Utilisez des débitmètres de haute qualité (par exemple, des compteurs de masse thermique ou de pression différentielle) conçus pour le type de gaz et les conditions de débit de votre système.

• Calibrez régulièrement ces instruments pour garantir leur précision. Les calendriers d'étalonnage doivent être conformes aux normes de l'industrie ou aux recommandations du fabricant.

2. Tenir compte des conditions réelles

• Pourquoi c'est important: L'ACFM est très sensible aux changements de pression, de température et d'humidité. Ne pas tenir compte de ces conditions produira des mesures de débit inexactes.

• Comment mettre en œuvre:

• Mesurez la pression de fonctionnement (absolue, y compris la pression atmosphérique et relative), la température et l'humidité au point d'écoulement.

• Évitez de vous fier aux conditions environnementales généralisées, car elles peuvent différer considérablement des conditions réelles.

3. Entretien régulier

• Pourquoi c'est important: Des filtres sales, des tuyaux obstrués et des composants usés introduisent une résistance dans le système, provoquant des chutes de pression qui peuvent fausser les mesures ACFM.

• Comment mettre en œuvre:

• Élaborez un programme de maintenance préventive pour inspecter et nettoyer les composants critiques tels que les filtres, les vannes et les compresseurs.

• Identifiez et réparez les fuites rapidement pour éviter une augmentation inutile des besoins en débit.

4. Optimiser la conception du système

• Pourquoi c'est important: Une mauvaise conception du système, telle qu'une tuyauterie sous-dimensionnée ou des coudes excessifs, crée une résistance qui a un impact sur les débits et l'efficacité, nécessitant un ACFM plus élevé pour obtenir le même rendement.

• Comment mettre en œuvre:

• Utilisez des tuyaux de taille adéquate pour minimiser les pertes de pression.

• Réduisez les coudes ou raccords inutiles dans la tuyauterie pour garantir un écoulement fluide.

• Envisagez d'installer des redresseurs d'écoulement là où l'écoulement turbulent affecte la précision des mesures.

5. Surveiller les conditions ambiantes

• Pourquoi c'est important: Les variations saisonnières et géographiques de température et d'humidité influencent considérablement l'ACFM. Par exemple, des températures plus froides ou des conditions plus sèches entraînent un air plus dense, affectant le débit.

• Comment mettre en œuvre:

• Installez des capteurs pour mesurer en continu la température et l’humidité ambiantes.

• Ajustez les paramètres de l'équipement ou recalculez l'ACFM en fonction des données environnementales actuelles, en particulier pour les systèmes extérieurs.

6. Opérateurs de train

• Pourquoi c'est important: Même avec des systèmes avancés, l’erreur humaine peut affecter la précision de l’ACFM. Les opérateurs doivent comprendre l’impact des conditions du système et des paramètres de l’équipement sur les débits.

• Comment mettre en œuvre:

• Fournir une formation sur la façon de mesurer et d’interpréter les lectures ACFM.

• Apprenez aux opérateurs à reconnaître et à résoudre les problèmes courants, tels que les fuites du système, les fluctuations de pression ou les capteurs défectueux.

• Encouragez la surveillance proactive des conditions du système pour détecter rapidement les écarts.

Conclusion

L'ACFM est une mesure indispensable pour la mesure du débit dans le monde réel, offrant précision et praticité dans un large éventail d'industries. Sa capacité à prendre en compte les conditions de fonctionnement réelles le rend supérieur au SCFM et au CFM dans les applications nécessitant une analyse précise du débit, une optimisation du système et une efficacité énergétique.
