Compresseurs refroidis par air ou refroidis par eau : que choisir ?

Quel système de refroidissement par compresseur d'air vous convient le mieux ? Refroidi par air ou par eau ? Les deux systèmes sont essentiels à la gestion de la chaleur.

Les compresseurs d'air industriels génèrent beaucoup de chaleur et les systèmes de refroidissement jouent un rôle essentiel dans l'efficacité des opérations. Mais lequel convient à votre entreprise ?

Dans cet article, nous comparerons les compresseurs refroidis par air et refroidis par eau. Vous découvrirez leurs principes de fonctionnement, leurs avantages, leurs inconvénients et leurs applications clés. Que vous priorisiez le coût, la maintenance ou l’efficacité, ce guide vous aidera à faire le bon choix.

Pourquoi les systèmes de refroidissement sont essentiels

Les compresseurs d'air génèrent une chaleur importante pendant leur fonctionnement, ce qui rend les systèmes de refroidissement cruciaux pour maintenir des performances et une longévité optimales. Sans une bonne gestion de la chaleur, les compresseurs peuvent être confrontés à divers problèmes qui affectent leur efficacité et leur durée de vie.

Génération de chaleur dans les compresseurs d’air

Le processus de compression de l’air produit naturellement de la chaleur. À mesure que les molécules d’air se rapprochent, elles libèrent de l’énergie sous forme de chaleur. Cette accumulation de chaleur peut être importante, en particulier dans les applications à haute pression ou à usage continu.

Effets de la chaleur excessive

Une chaleur excessive dans les compresseurs d’air peut entraîner plusieurs problèmes :

1. Dégradation des joints et lubrifiants: Les températures élevées peuvent entraîner une détérioration des joints et une dégradation des lubrifiants, entraînant des fuites et une efficacité réduite.

2. Inefficacité des sécheurs d’air: La plupart des sécheurs d'air sont conçus pour fonctionner à des températures d'entrée ne dépassant pas 100°F. Lorsque les températures dépassent cette limite, les séchoirs ont du mal à éliminer efficacement l’humidité, ce qui entraîne des problèmes de condensation en aval.

3. Impact sur la durée de vie et les performances du compresseur: Une exposition prolongée à des températures élevées peut raccourcir la durée de vie des composants du compresseur et diminuer les performances globales.

4. Risques de surchauffe dans les salles de compresseurs: Sans une dissipation thermique adéquate, les salles des compresseurs peuvent devenir excessivement chaudes, ce qui peut entraîner l'arrêt du compresseur ou endommager les équipements à proximité.

Rôle des refroidisseurs postérieurs dans la gestion de la chaleur

Les refroidisseurs finals jouent un rôle essentiel dans la gestion de la chaleur générée par les compresseurs d'air.

• Définition et fonction: Un refroidisseur final est un échangeur de chaleur qui refroidit l'air comprimé immédiatement après sa sortie du compresseur. Il fonctionne en éliminant la chaleur de l'air comprimé et en la transférant à un fluide de refroidissement, tel que l'air ou l'eau.

• Élimination de l'humidité: Les post-refroidisseurs sont chargés d'éliminer environ 70 % de l'humidité de l'air comprimé. À mesure que l’air se refroidit, il atteint son point de saturation, provoquant la condensation et la séparation de l’humidité de l’air. Cette élimination de l'humidité contribue à protéger les équipements et les processus en aval.

En gérant efficacement la chaleur, les refroidisseurs finals aident :

• Maintenir l’efficacité du compresseur

• Prolonger la durée de vie du compresseur

• Assurer le bon fonctionnement des sécheurs d’air

• Protéger les équipements en aval des dommages causés par la chaleur et l’humidité

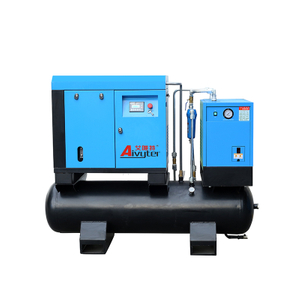

Compresseur d'air intégré économiseur d'énergie de refroidissement à l'air de 7.5Kw 10Hp 145psi

Compresseurs refroidis par air

Les compresseurs refroidis par air sont un choix populaire pour de nombreuses applications industrielles. Ils s'appuient sur l'air ambiant pour refroidir l'air comprimé et maintenir des températures de fonctionnement optimales.

Principe de fonctionnement

Les systèmes refroidis par air fonctionnent en utilisant des ventilateurs, des radiateurs et des ailettes de refroidissement pour dissiper la chaleur de l'air comprimé.

• Ventilateurs et radiateurs: Le compresseur est équipé d'un ventilateur qui aspire l'air ambiant frais à travers un radiateur. Le radiateur contient une série de serpentins à travers lesquels passe l’air comprimé chaud.

• Ailettes de refroidissement: Les serpentins des radiateurs sont souvent équipés d'ailettes de refroidissement. Ces ailettes augmentent la surface disponible pour le transfert de chaleur, améliorant ainsi l'efficacité du refroidissement.

• Processus de flux d'air: Lorsque le ventilateur aspire l'air frais à travers le radiateur, il absorbe la chaleur de l'air comprimé à l'intérieur des serpentins. Cet air refroidi est ensuite rejeté dans l'environnement, évacuant la chaleur du compresseur.

• Relation avec la température ambiante: L'efficacité de refroidissement d'un système refroidi par air est directement liée à la température ambiante. La température d'approche, qui correspond à la différence entre la température de l'air comprimé et la température ambiante, varie généralement entre 15 et 20 °F.

Avantages

Les compresseurs refroidis par air offrent plusieurs avantages :

1. Coûts réduits: Ils ont des coûts d'installation et de maintenance inférieurs à ceux des systèmes refroidis par eau. Ils ne nécessitent pas d’infrastructures d’approvisionnement en eau supplémentaires ni de traitement régulier de l’eau.

2. Simplicité: Les compresseurs refroidis par air sont plus simples à utiliser et à entretenir. Ils comportent moins de composants et ne dépendent pas de systèmes de refroidissement par eau complexes.

3. Pas d'approvisionnement en eau: Ils n'ont pas besoin d'approvisionnement en eau, ce qui les rend adaptés aux endroits où l'eau est rare ou chère.

4. Portabilité: Les compresseurs refroidis par air sont plus portables et peuvent être facilement déplacés au sein d'une installation ou vers différents endroits.

5. Récupération d'énergie: La chaleur générée par les compresseurs refroidis par air peut être récupérée et utilisée pour les installations de chauffage, permettant ainsi des économies d'énergie supplémentaires.

Inconvénients

Malgré leurs avantages, les compresseurs refroidis par air présentent certaines limites :

1. Températures ambiantes élevées: Leur efficacité de refroidissement diminue à des températures ambiantes élevées. Ils peuvent avoir du mal à maintenir des températures de fonctionnement optimales dans des environnements chauds.

2. Espace et ventilation: Les compresseurs refroidis par air nécessitent un espace suffisant autour de l'unité pour une circulation d'air et une ventilation adéquates. Un espace limité ou une mauvaise ventilation peut nuire à leurs performances de refroidissement.

3. Bruit: Le fonctionnement des ventilateurs de refroidissement peut générer du bruit, ce qui peut être préoccupant dans certains environnements.

4. Efficacité de refroidissement limitée: Comparés aux systèmes refroidis par eau, les compresseurs refroidis par air ont une efficacité de refroidissement inférieure. Ils peuvent ne pas convenir aux applications présentant des charges thermiques extrêmement élevées.

Applications

Les compresseurs refroidis par air conviennent à différents scénarios :

• Applications industrielles générales: Couramment utilisé pour les systèmes inférieurs à 200HP.

• Environnements bien ventilés: Nécessite une circulation d’air appropriée pour maintenir l’efficacité.

• Systèmes de récupération d'énergie: Production de chaleur réutilisée pour chauffer des installations ou préchauffer des systèmes.

Compresseurs refroidis à l'eau

Les compresseurs refroidis à l'eau utilisent de l'eau ou un mélange glycol-eau pour éliminer la chaleur de l'air comprimé. Ils offrent plusieurs avantages par rapport aux systèmes refroidis par air, en particulier dans les environnements à haute pression et haute température.

Principe de fonctionnement

Les compresseurs refroidis à l'eau fonctionnent selon les principes suivants :

• Milieu de refroidissement: Ils utilisent de l'eau ou un mélange glycol-eau comme fluide de refroidissement. Le choix du fluide dépend des conditions d'exploitation et du risque de gel.

• Systèmes en boucle fermée et en boucle ouverte: Les compresseurs refroidis par eau peuvent être conçus comme des systèmes en boucle fermée ou en boucle ouverte.

• Boucle fermée : dans un système en boucle fermée, l'eau de refroidissement circule à travers un échangeur de chaleur et est ensuite recirculée vers le compresseur. L'échangeur de chaleur transfère la chaleur de l'air comprimé vers l'eau de refroidissement.

• Boucle ouverte : dans un système en boucle ouverte, un approvisionnement continu en eau de refroidissement fraîche est utilisé. L'eau absorbe la chaleur de l'air comprimé et est ensuite évacuée ou utilisée pour d'autres processus industriels.

• Transfert de chaleur et radiateur: L'eau de refroidissement absorbe la chaleur de l'air comprimé à travers une série de tubes ou de chemises entourant les composants du compresseur. L'eau chauffée passe ensuite par un radiateur ou une tour de refroidissement, où elle libère la chaleur dans l'environnement avant de retourner au compresseur.

Avantages

Les compresseurs refroidis à l'eau offrent plusieurs avantages :

1. Efficacité de refroidissement supérieure: Ils offrent une meilleure efficacité de refroidissement par rapport aux systèmes refroidis par air. L’eau a une capacité thermique plus élevée et peut évacuer la chaleur plus efficacement.

2. Performances à haute pression et haute température: Ils conviennent aux applications haute pression et haute température. Ils peuvent maintenir des conditions de fonctionnement optimales même dans des environnements difficiles.

3. Niveaux de bruit inférieurs: L'absence de ventilateurs de refroidissement rend les compresseurs refroidis par eau plus silencieux que les systèmes refroidis par air.

4. Possibilités de récupération de chaleur: La chaleur extraite de l'air comprimé peut être récupérée et utilisée pour d'autres procédés industriels, comme le chauffage ou le préchauffage de l'eau.

5. Installation compacte: Les compresseurs refroidis à l'eau nécessitent moins d'espace pour l'installation car ils n'ont pas besoin de grandes zones d'admission et de refoulement d'air.

Inconvénients

Malgré leurs avantages, les compresseurs refroidis à l'eau présentent certains inconvénients :

1. Coûts plus élevés: Ils ont des coûts d’installation et de maintenance plus élevés que les systèmes refroidis par air. L’infrastructure supplémentaire de refroidissement par eau et l’entretien régulier s’ajoutent aux dépenses globales.

2. Approvisionnement en eau et qualité: Ils nécessitent un approvisionnement fiable et constant en eau de refroidissement. La qualité de l'eau doit être maintenue pour éviter le tartre, la corrosion et la croissance biologique dans le système de refroidissement.

3. Complexité des infrastructures: Les compresseurs refroidis à l'eau nécessitent une infrastructure supplémentaire, telle que des tours de refroidissement, des systèmes de traitement de l'eau et des canalisations. Cela augmente la complexité de l’installation et de la maintenance.

4. Impact environnemental: La consommation et le rejet d'eau associés aux compresseurs refroidis à l'eau peuvent avoir un impact environnemental, en particulier dans les zones où l'eau est rare.

Applications

Les compresseurs refroidis à l'eau excellent dans les industries nécessitant un refroidissement constant :

• Applications haute pression et grandes applications HP: Idéal pour les systèmes fonctionnant à des températures et pressions élevées.

• Installations avec infrastructure de refroidissement par eau: Adapté aux emplacements déjà équipés de tours de refroidissement ou de boucles d'eau.

• Environnements riches en eau: Les industries situées à proximité de lacs, de rivières ou d'autres sources d'eau durables bénéficient de systèmes en boucle ouverte.

Différences clés entre les compresseurs refroidis par air et refroidis par eau

Coûts énergétiques et méthodes de récupération

La consommation d'énergie est un facteur important dans le coût total de possession des compresseurs d'air. Comprendre les coûts énergétiques et les économies potentielles associés aux compresseurs refroidis par air et par eau est crucial pour prendre une décision éclairée.

Comparer les dépenses énergétiques

Les compresseurs refroidis par air nécessitent généralement plus d’énergie pour fonctionner que les compresseurs refroidis par eau. En effet, les systèmes refroidis par air dépendent des ventilateurs et de l'air ambiant pour dissiper la chaleur, ce qui peut être moins efficace, en particulier dans les environnements chauds. Les compresseurs refroidis à l'eau, quant à eux, utilisent l'eau comme fluide de refroidissement, qui a une capacité thermique plus élevée et peut évacuer la chaleur plus efficacement.

Coûts et économies d’électricité

Les coûts d'électricité associés au fonctionnement d'un compresseur d'air peuvent être importants. Les compresseurs refroidis à l'eau consomment généralement moins d'électricité en raison de leur processus de refroidissement plus efficace. Cependant, ils peuvent encourir des coûts supplémentaires liés à l’approvisionnement et au traitement de l’eau. Il est essentiel de considérer la consommation électrique spécifique (kW/100CFM) de chaque type de compresseur et de la comparer avec vos tarifs d'électricité pour déterminer les économies potentielles.

Méthodes de récupération de chaleur pour les compresseurs refroidis par air

Les compresseurs refroidis par air génèrent une quantité importante de chaleur pendant leur fonctionnement. Cette chaleur peut être récupérée et utilisée à diverses fins, contribuant ainsi à compenser les coûts énergétiques.

• Chauffage des bâtiments: L'air chaud généré par les compresseurs refroidis par air peut être redirigé vers le chauffage des espaces de travail ou des bâtiments à proximité. Cela peut réduire la dépendance aux systèmes de chauffage traditionnels et réduire les dépenses de chauffage.

• Alimentation des batteries de préchauffage: La chaleur récupérée peut être utilisée pour alimenter des batteries de préchauffage ou d’autres équipements nécessitant de l’air chaud ou de l’eau. Grâce au préchauffage, la consommation énergétique globale de ces systèmes peut être réduite.

Méthodes de récupération de chaleur pour les compresseurs refroidis à l'eau

Les compresseurs refroidis à l'eau offrent des opportunités uniques de récupération de chaleur grâce à la présence d'un circuit d'eau de refroidissement.

• Chaudières de préchauffage: L'eau chaude du système de refroidissement du compresseur peut être utilisée pour préchauffer l'eau d'alimentation de la chaudière. Cela réduit l’énergie nécessaire à la chaudière pour chauffer l’eau, améliorant ainsi l’efficacité globale.

• Eau chaude pour le nettoyage et le lavage: L'eau chauffée du compresseur peut être utilisée à des fins de nettoyage et de lavage dans les processus industriels. Cela élimine le besoin de systèmes de chauffage d’eau séparés, ce qui permet d’économiser de l’énergie et des coûts.

Facteurs affectant la récupération d'énergie

Plusieurs facteurs peuvent impacter l’efficacité et la faisabilité des méthodes de valorisation énergétique :

• Charge variable: Les compresseurs à charges variables peuvent générer des niveaux de chaleur incohérents, ce qui rend difficile la conception de systèmes efficaces de récupération de chaleur. Les applications à charge constante sont plus adaptées à la récupération de chaleur.

• Distance entre le compresseur et le bâtiment principal: La proximité du compresseur avec le bâtiment principal ou la zone de traitement affecte la facilité et le coût du transfert de la chaleur récupérée. Des distances plus longues peuvent nécessiter des canalisations isolées et entraîner des pertes de chaleur, réduisant ainsi l'efficacité globale du système de récupération de chaleur.

Facteurs à considérer lors du choix d’un système de refroidissement

La sélection du bon système de refroidissement pour votre compresseur d’air est cruciale pour des performances, une efficacité et une rentabilité optimales. Plusieurs facteurs doivent être pris en compte lors du choix entre les compresseurs refroidis par air et refroidis par eau.

Considérations relatives aux coûts

• Coût initial: Les systèmes refroidis par air coûtent moins cher à installer en raison d’une infrastructure minimale. Les systèmes refroidis par eau nécessitent des canalisations, des tours de refroidissement et des échangeurs de chaleur, ce qui augmente les coûts initiaux.

• Coûts opérationnels:

• Consommation d'électricité: Les compresseurs refroidis par air peuvent consommer un peu plus d'énergie pour les ventilateurs.

• Approvisionnement et traitement de l'eau: Les systèmes refroidis à l'eau entraînent des dépenses continues pour l'utilisation et le traitement de l'eau.

• Recouvrement des coûts à long terme: Les opportunités de récupération de chaleur dans les systèmes refroidis par eau peuvent compenser les coûts, en particulier dans les processus industriels.

Conditions environnementales

• Impact climatique sur l'efficacité du refroidissement:

• Climats chauds: Les systèmes refroidis par eau maintiennent de meilleures performances.

• Climats plus frais: Les systèmes refroidis par air excellent là où les températures ambiantes sont plus basses.

• Disponibilité de l'espace et de la ventilation: Les compresseurs refroidis par air nécessitent des espaces plus grands et bien ventilés, tandis que les systèmes refroidis par eau fonctionnent efficacement dans des zones compactes.

Approvisionnement en eau

• Disponibilité et coût de l’eau: Des sources d'eau fiables et abordables sont essentielles pour les systèmes refroidis par eau.

• Qualité de l'eau de refroidissement:

• Filtration et traitement: Empêche l’accumulation de tartre et la corrosion.

• Systèmes en boucle fermée ou en boucle ouverte: Les systèmes fermés font recirculer l’eau, réduisant ainsi la consommation ; les systèmes ouverts nécessitent un approvisionnement constant en eau.

Considérations relatives au bruit

Les compresseurs refroidis par eau fonctionnent silencieusement, ce qui les rend idéaux pour les environnements sensibles au bruit comme les hôpitaux ou les laboratoires.

Efficacité énergétique

• Consommation d'énergie spécifique: Mesurés en kW/100CFM, les systèmes refroidis par eau offrent généralement une meilleure efficacité énergétique.

• Analyse comparative: Des pertes d'énergie plus faibles rendent les systèmes refroidis par eau plus efficaces dans les opérations à forte demande.

Exigences d'entretien

• Simplicité des systèmes refroidis par air: Nécessite moins d’entretien sans composants liés à l’eau.

• Complexité des systèmes refroidis par eau: Impliquer les pompes, la tuyauterie et la gestion de la qualité de l’eau, augmentant ainsi les besoins de maintenance.

Possibilités de récupération de chaleur

• Réutiliser la chaleur pour:

• Chauffage des locaux: Efficace pour chauffer les bâtiments dans les climats plus froids.

• Préchauffage de la chaudière: Réduit les coûts énergétiques des chaudières industrielles.

• Processus industriels: La récupération de chaleur prend en charge les applications de fabrication et de séchage.

Exigences relatives aux applications et aux outils

• Besoins en puissance de l'outil, en CFM et en PSI: Adaptez les systèmes de refroidissement aux exigences opérationnelles.

• Utilisation continue ou intermittente des outils: Les systèmes refroidis par eau conviennent aux applications continues à charge élevée ; refroidi par air, fonctionne bien pour une utilisation intermittente.

Conclusion

Les compresseurs refroidis par air et refroidis par eau servent à des fins différentes. Les systèmes refroidis par air sont économiques, simples et adaptés aux petites applications. Les systèmes refroidis par eau excellent en termes d'efficacité pour les opérations à forte demande, mais nécessitent un investissement plus élevé.

La sélection du bon système dépend des besoins spécifiques de l'application, de l'emplacement et des ressources. Les entreprises devraient consulter des fabricants de confiance pour obtenir des recommandations personnalisées.
