Compresseurs à membrane : principes de fonctionnement, caractéristiques, avantages et applications

A Compresseur à membrane est la solution idéale pour les industries exigeant une pureté, une précision et une fiabilité élevées dans leurs systèmes de compression de gaz. Conçu pour fonctionner sans contamination par l’huile, il garantit que vos processus sont propres et efficaces.

Dans cet article, nous explorerons les principes de fonctionnement des compresseurs à membrane, leurs principales caractéristiques, avantages et les diverses applications qu'ils servent. Nous les comparerons également à d'autres types de compresseurs, vous aidant ainsi à comprendre pourquoi un compresseur à membrane pourrait être le choix idéal pour vos besoins.

Qu'est-ce que les compresseurs à membrane

Un compresseur à membrane est un compresseur volumétrique qui comprime les gaz à l'aide d'une membrane flexible actionnée par un entraînement hydraulique ou mécanique. Il isole le gaz du mécanisme d'entraînement, garantissant un processus de compression étanche et sans contamination, ce qui le rend adapté aux gaz de haute pureté, dangereux ou réactifs.

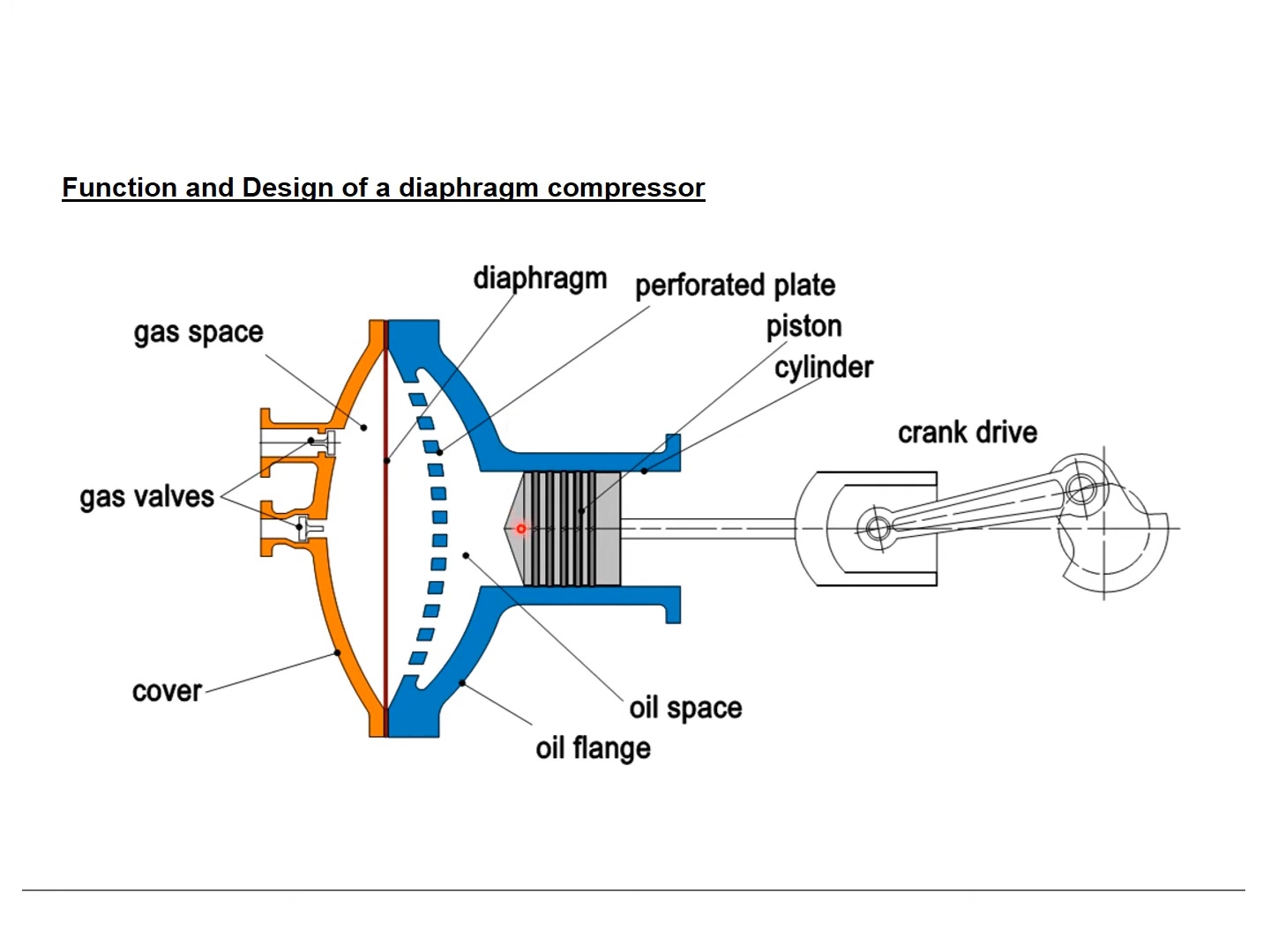

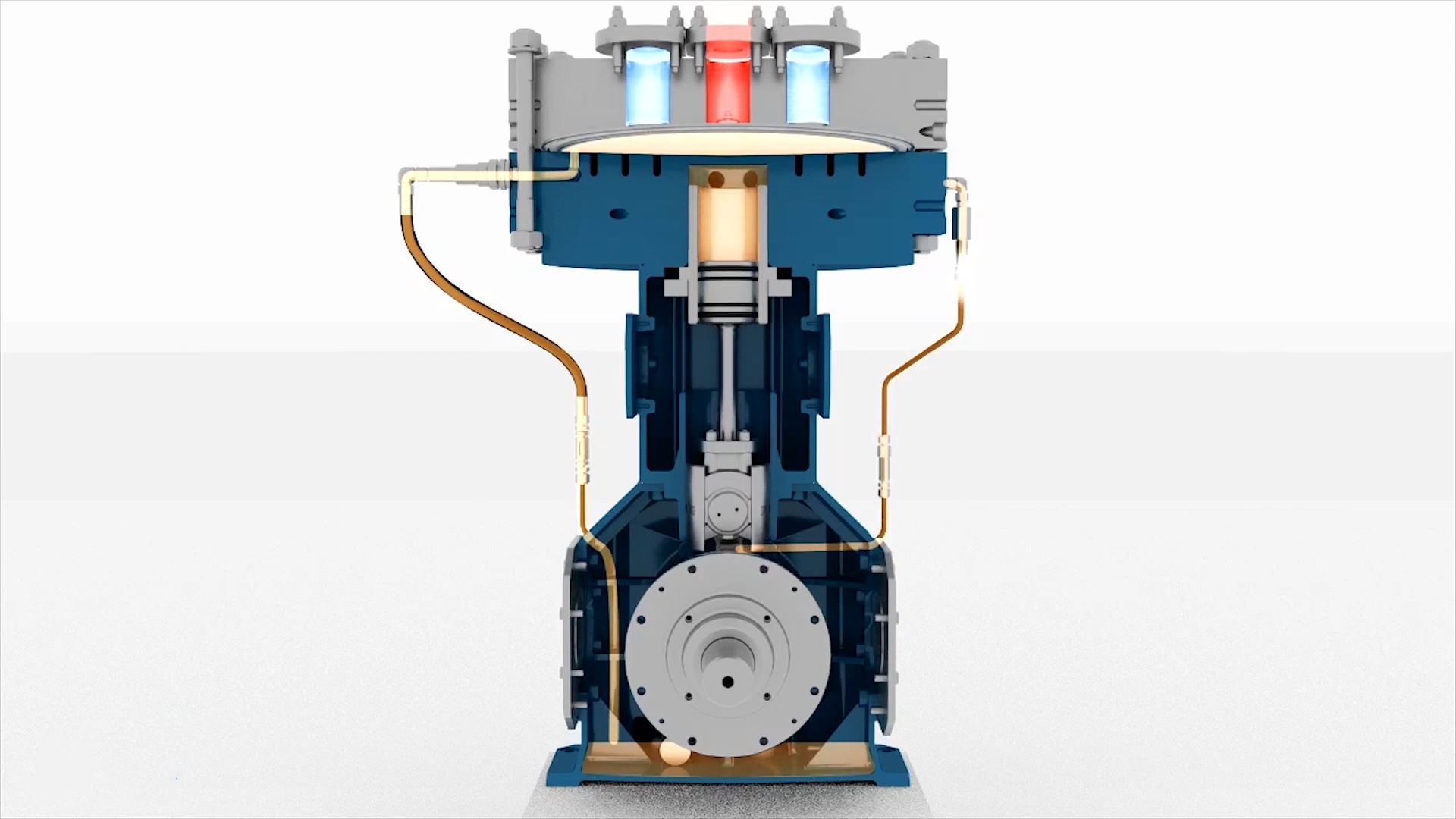

Principe de fonctionnement des compresseurs à membrane

Un compresseur à membrane fonctionne en utilisant un diaphragme flexible pour comprimer le gaz dans une chambre scellée. Le diaphragme est actionné par un système d'entraînement hydraulique ou mécanique, garantissant que le gaz reste isolé du mécanisme d'entraînement.

1. Admission de gaz

• A clapet anti-retour s'ouvre pour permettre au gaz d'entrer dans la chambre de compression à mesure que le diaphragme se déplace vers l'extérieur, augmentant ainsi le volume de la chambre.

2. Compression

• Le mécanisme d'entraînement (soit un fluide hydraulique, soit un piston mécanique) pousse le diaphragme vers l'intérieur, réduisant ainsi le volume de la chambre.

• Le gaz est comprimé à mesure que le diaphragme se rapproche des parois de la chambre.

• La membrane flexible empêche tout contact entre le gaz et les composants d'entraînement, garantissant ainsi l'absence de contamination.

3. Décharge de gaz

• Une fois que le gaz atteint la pression désirée, un autre clapet anti-retour s'ouvre, permettant au gaz comprimé de sortir de la chambre.

4. Répéter le cycle

• Le diaphragme se replie vers l'extérieur lorsque le cycle recommence, aspirant du gaz frais.

Principales caractéristiques de fonctionnement

• Etanchéité étanche: Le diaphragme crée une étanchéité complète, empêchant les fuites de gaz.

• Mouvement flexible: Le diaphragme fléchit mais ne glisse pas et ne tourne pas, réduisant ainsi l'usure.

• Clapets anti-retour: Ceux-ci assurent un flux de gaz unidirectionnel pendant l’admission et la décharge.

Ce mécanisme précis rend les compresseurs à membrane idéaux pour comprimer des gaz de haute pureté, dangereux ou sensibles sans contamination.

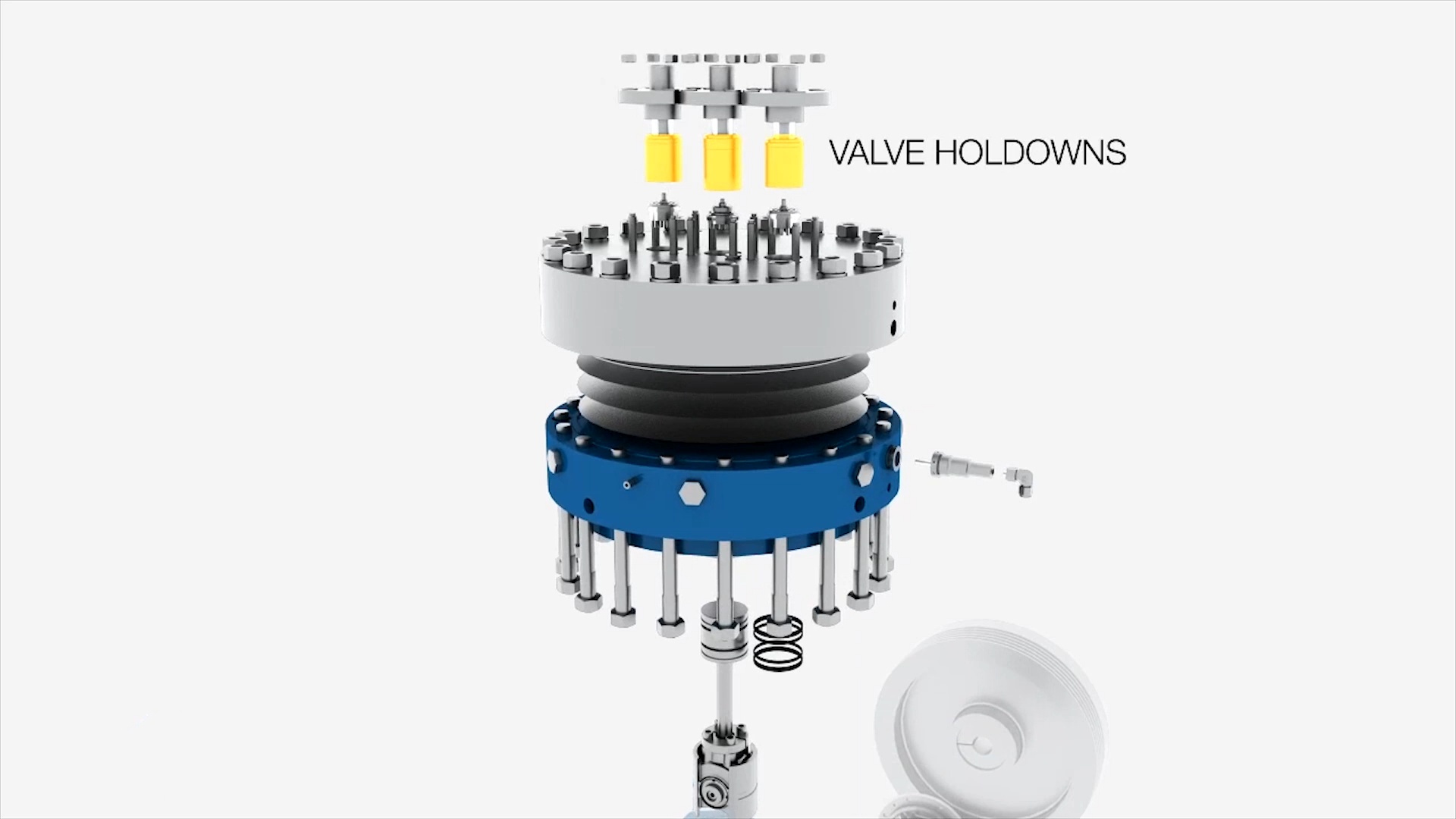

Principaux composants des compresseurs à membrane

1. Diaphragme

• Description: La membrane est l'élément clé des compresseurs à membrane. C'est une membrane flexible qui se déplace pour comprimer le gaz à l'intérieur de la chambre. Il est généralement constitué de matériaux comme l'acier inoxydable, le PTFE ou d'autres élastomères, selon l'application.

• Fonction: Le diaphragme sépare le gaz du mécanisme d'entraînement et est responsable à la fois de la compression et de l'admission du gaz lors de sa flexion.

2. Chambre de compression

• Description: C'est la zone où le gaz est comprimé. La chambre de compression abrite le diaphragme et offre un espace pour l'admission et l'évacuation des gaz. La chambre est conçue pour supporter des pressions élevées et garantir un mouvement fluide du diaphragme.

• Fonction: La chambre de compression facilite le processus de compression lorsque le diaphragme entre et sort, réduisant ainsi le volume de gaz pendant la course de compression.

3. Mécanisme d'entraînement

• Description: Le mécanisme d'entraînement peut être hydraulique ou mécanique, selon le type de compresseur à membrane. Pour les systèmes hydrauliques, il utilise la pression du fluide pour entraîner le diaphragme, tandis que les systèmes mécaniques utilisent un vilebrequin ou une came excentrique.

• Fonction: Le mécanisme d'entraînement fournit le mouvement nécessaire pour déplacer le diaphragme de manière contrôlée, entraînant ainsi les processus de compression et d'admission.

4. Clapets anti-retour

• Description: Les clapets anti-retour sont des clapets anti-retour situés dans les orifices d'admission et de refoulement de la chambre de compression. Ces vannes permettent au gaz de circuler dans une seule direction.

• Fonction: Le clapet anti-retour d'admission garantit que le gaz entre dans la chambre de compression uniquement pendant la course d'admission, tandis que le clapet anti-retour de refoulement garantit que le gaz comprimé ne sort que pendant la course de refoulement.

5. Soupape de surpression

• Description: Ce composant de sécurité est installé pour protéger le système des conditions de surpression.

• Fonction: Il libère automatiquement du gaz si la pression dans la chambre de compression dépasse une limite prédéfinie, évitant ainsi d'endommager le compresseur ou tout autre équipement.

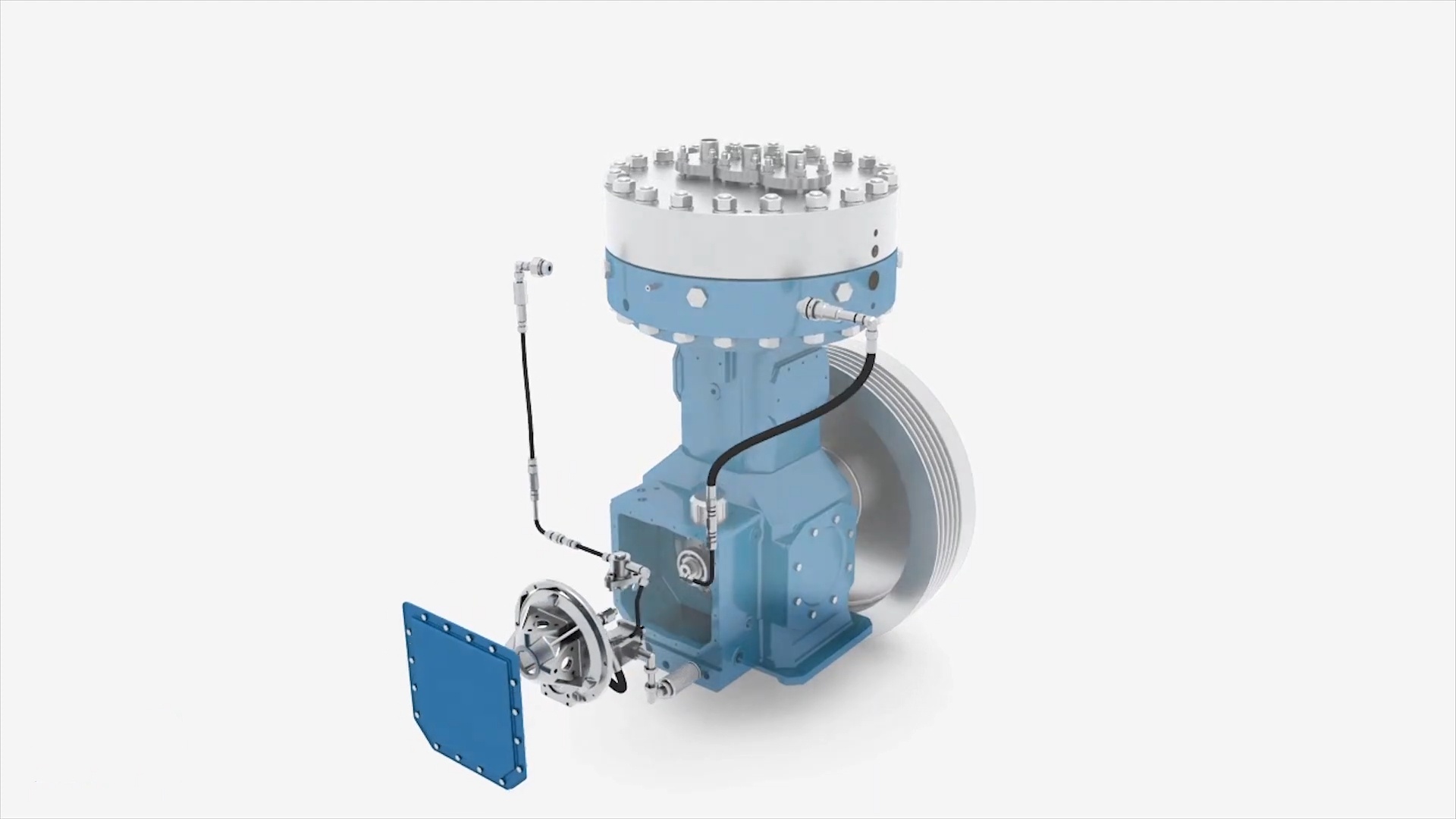

6. Cadre et boîtier

• Description: Le cadre et le boîtier fournissent un support structurel au compresseur et abritent les composants internes tels que le diaphragme, le mécanisme d'entraînement et la chambre de compression.

• Fonction: Le cadre garantit que tous les composants restent alignés pendant le fonctionnement et protège les mécanismes internes contre les dommages externes ou la contamination.

7. Bielle ou piston hydraulique

• Description: Dans les compresseurs mécaniques à membrane, une bielle ou un vilebrequin transmet le mouvement du moteur au diaphragme. Dans les compresseurs hydrauliques à membrane, un piston ou un plongeur hydraulique est utilisé pour transférer la pression du fluide vers le diaphragme.

• Fonction: Ces composants convertissent le mouvement rotatif ou hydraulique en mouvement linéaire pour déplacer le diaphragme.

8. Sortie de décharge de gaz

• Description: Il s'agit de l'orifice par lequel le gaz comprimé sort du compresseur et entre dans la partie suivante du système.

• Fonction: La sortie d'évacuation du gaz garantit que le gaz comprimé est transporté efficacement et en toute sécurité jusqu'à sa destination.

9. Entrée de gaz

• Description: L'entrée du gaz est le point d'entrée du gaz à comprimer.

• Fonction: Il permet au gaz non comprimé d'entrer dans la chambre de compression pendant la course d'admission, où il sera ensuite comprimé par le diaphragme.

Avantages des compresseurs à membrane

1. Conception étanche

Les compresseurs à membrane sont réputés pour leurs chambres de compression entièrement étanches, garantissant l'absence de fuite de gaz pendant le fonctionnement. Cette fonctionnalité est essentielle lors de la manipulation de gaz dangereux, toxiques ou inflammables, car elle empêche la contamination de l'environnement et garantit la sécurité de l'opérateur. Le gaz est entièrement isolé du mécanisme d'entraînement, ce qui rend ces compresseurs idéaux pour les applications sensibles et de haute pureté.

2. Compression sans huile

Contrairement à de nombreux compresseurs traditionnels, les compresseurs à membrane ne nécessitent pas d'huile lubrifiante dans la chambre de compression. Le diaphragme flexible sépare le gaz de toute source potentielle de contamination. Cela garantit que le gaz de sortie reste pur, ce qui rend le compresseur adapté aux industries médicales, pharmaceutiques et des semi-conducteurs où la contamination par l'huile compromettrait la qualité ou la sécurité.

3. Taux de compression élevés

Les compresseurs à membrane peuvent atteindre des pressions extrêmement élevées, dépassant souvent 1 000 bars (15 000 psi). Ceci est accompli sans compromettre la pureté ou l'intégrité du gaz. De telles capacités de compression élevées sont particulièrement précieuses dans les applications industrielles, telles que les stations de ravitaillement en hydrogène ou le traitement chimique, où des niveaux de pression extrêmes sont essentiels pour des opérations efficaces.

4. Polyvalence des matériaux

Le diaphragme et les autres composants en contact avec le gaz peuvent être fabriqués à partir d'une large gamme de matériaux, tels que le PTFE, l'acier inoxydable ou l'Inconel. Cela permet au compresseur de traiter des gaz corrosifs, réactifs ou à haute température. En personnalisant les matériaux, les compresseurs à membrane peuvent fonctionner de manière sûre et efficace dans des environnements difficiles, tels que les usines chimiques ou les industries pétrolières et gazières.

5. Sécurité pour les gaz dangereux

La conception des compresseurs à membrane donne intrinsèquement la priorité à la sécurité, ce qui les rend idéaux pour comprimer des gaz toxiques ou inflammables comme l'hydrogène, l'ammoniac ou le chlore. La construction scellée élimine le risque de fuite de gaz, tandis que l'ingénierie robuste garantit des performances fiables dans des conditions de haute pression. Cela rend les compresseurs à membrane indispensables dans les industries où la sécurité est primordiale.

Applications des compresseurs à membrane

1. Production et distribution de gaz industriels

• Les compresseurs à membrane sont essentiels pour comprimer et embouteiller des gaz tels que l'oxygène, l'hélium, l'argon et l'azote dans les usines de gaz industriels. Ils garantissent une compression sans contamination, ce qui rend les gaz adaptés au transport, au stockage et à l'utilisation finale dans diverses industries.

2. Compression de l'hydrogène

• Largement utilisés dans les stations de production, de stockage et de ravitaillement en hydrogène, les compresseurs à membrane peuvent gérer les pressions élevées requises pour les systèmes énergétiques à hydrogène tout en conservant la pureté nécessaire aux piles à combustible et à la distribution d'énergie.

3. Industries chimiques et pétrochimiques

• Ces compresseurs traitent des gaz réactifs et dangereux comme le chlore, l'ammoniac et le sulfure d'hydrogène dans la fabrication de produits chimiques. Leur fonctionnement étanche garantit la sécurité et la fiabilité dans les environnements de traitement aux exigences strictes.

4. Industrie médicale et de la santé

• Utilisés pour comprimer des gaz de qualité médicale tels que l'oxygène, le protoxyde d'azote et le dioxyde de carbone, les compresseurs à membrane sont essentiels à la production de gaz pour l'anesthésie, la thérapie respiratoire et la stérilisation dans les établissements de santé.

5. Utilisation en recherche et en laboratoire

• Les laboratoires s'appuient sur des compresseurs à membrane pour une compression précise de petites quantités de gaz spéciaux. Ils sont idéaux pour manipuler des gaz de haute pureté dans les équipements d’expérimentation, d’étalonnage et d’analyse.

6. Industrie alimentaire et des boissons

• Dans des applications telles que l'emballage, la carbonatation et la conservation des aliments, les compresseurs à membrane compriment des gaz comme le dioxyde de carbone et l'azote, garantissant ainsi le respect des normes de qualité alimentaire en évitant la contamination.

Limites des compresseurs à membrane

1. Débit limité

• Les compresseurs à membrane sont généralement conçus pour des débits faibles à moyens, ce qui les rend moins adaptés aux applications à volume élevé. Ils ne sont pas idéaux pour les situations nécessitant une compression de gaz continue ou à grande échelle, comme dans les grandes installations industrielles.

2. Coût initial élevé

• La conception spécialisée et les matériaux requis pour les compresseurs à membrane peuvent les rendre plus chers que d’autres types de compresseurs. Cela peut constituer un obstacle pour les opérations à petite échelle ou les entreprises disposant de budgets limités.

3. Entretien des diaphragmes

• Bien que les compresseurs à membrane comportent moins de pièces mobiles que les autres types, les membranes elles-mêmes s'usent avec le temps et doivent être remplacées. Cette exigence de maintenance peut augmenter les coûts d’exploitation et les temps d’arrêt.

Types de compresseurs à membrane

1. Compresseurs à membrane à entraînement hydraulique

• Description: Dans les compresseurs à membrane à entraînement hydraulique, un piston hydraulique ou un système fluidique entraîne le mouvement du diaphragme. Ce type offre un fonctionnement fluide et contrôlé, ce qui le rend idéal pour les applications nécessitant un contrôle précis du processus de compression.

• Avantages: Ces compresseurs peuvent atteindre des pressions élevées tout en offrant une grande fiabilité et une usure minimale de la membrane grâce au système d'entraînement à base de fluide.

• Applications: Utilisé dans les applications de gaz à haute pression, notamment l'hydrogène, l'oxygène et d'autres gaz industriels.

2. Compresseurs à membrane à entraînement mécanique

• Description: Les compresseurs à membrane à entraînement mécanique utilisent un vilebrequin ou un mécanisme d'entraînement excentrique pour déplacer la membrane. L'entraînement mécanique offre une méthode de compression plus directe.

• Avantages: Ces compresseurs sont de conception plus simple, comportent moins de pièces mobiles et peuvent fournir des débits plus élevés que les systèmes hydrauliques.

• Applications: Courant dans les applications où des débits élevés sont nécessaires, comme dans les opérations de laboratoire ou industrielles à petite échelle.

3. Compresseurs à membrane double effet

• Description: Dans les compresseurs à membrane à double effet, la membrane se déplace dans les deux sens, comprimant le gaz lors des courses d'admission et de refoulement. Cela augmente l'efficacité en doublant le volume de gaz traité au cours de chaque cycle.

• Avantages: Débit et efficacité supérieurs par rapport aux compresseurs à membrane simple effet.

• Applications: Utilisé dans les applications moyennes à hautes pressions qui nécessitent des débits élevés, comme la production de gaz ou les stations de ravitaillement.

4. Compresseurs à membrane simple effet

• Description: Ces compresseurs sont dotés d'un diaphragme qui se déplace dans une seule direction, comprimant le gaz pendant la course vers l'intérieur tout en aspirant le gaz pendant la course vers l'extérieur.

• Avantages: Conception plus simple, coût inférieur et besoins de maintenance réduits par rapport aux systèmes à double effet.

• Applications: Convient aux applications avec des volumes et des pressions de gaz inférieurs, telles que l'utilisation en laboratoire ou les applications industrielles à faible débit.

5. Compresseurs à membrane haute pression

• Description: Ces compresseurs sont spécifiquement conçus pour traiter des gaz à des pressions extrêmement élevées (1 000 bars ou plus). Ils présentent généralement une construction robuste et une étanchéité améliorée pour gérer les forces de compression intenses.

• Avantages: Peut atteindre des pressions de refoulement très élevées, assurant une compression efficace des gaz comme l'hydrogène ou l'oxygène dans les industries spécialisées.

• Applications: Utilisé dans les industries à haute pression, telles que les stations-service à hydrogène, le stockage de gaz naturel et les installations de recherche scientifique.

Comparaison entre le compresseur à membrane et les autres principaux types de compresseurs d'air
