Générateur d'azote liquide : un guide complet sur la production, les techniques et les applications

Les générateurs d’azote liquide se sont avérés être une révolution dans différentes industries dans un monde soumis à la précision et à l’efficacité. Ils offrent une solution simple pour la production à la demande d’azote liquide spécifiquement utilisé dans différentes applications allant de la cryogénie à la conservation des aliments, à des coûts très faibles.

Mais comment fonctionnent-ils ? Quels sont leurs avantages et comment résoudre certains problèmes courants pour garantir leur fonctionnement continu ? Cet article est destiné à couvrir tout ce qu'il y a à savoir sur les générateurs d'azote liquide : leurs pièces et composants, les solutions de dépannage et l'éventail d'industries dans lesquelles ces machines sont utilisées pour fournir des processus essentiels.

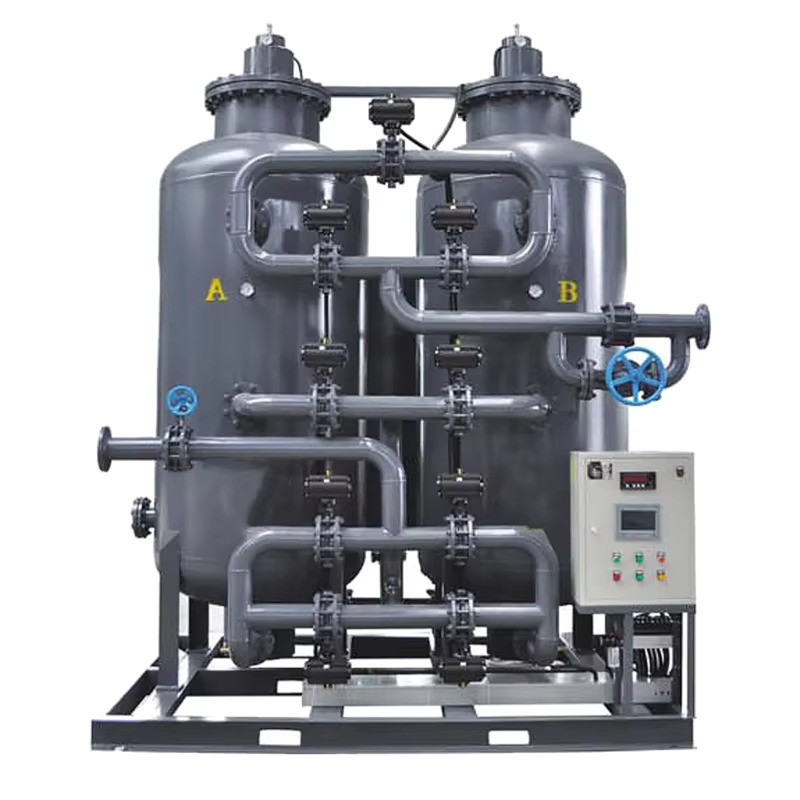

Qu'est-ce qu'un générateur d'azote liquide ?

Comment l'azote peut être liquéfié

La méthode de conversion de l’azote gazeux à l’état liquide en le refroidissant à une température inférieure à -196 °C est appelée liquéfaction de l’azote. Cela peut être réalisé à l’aide d’un refroidissement cryogénique et d’autres systèmes à haute pression.

Il a une application industrielle importante dans laquelle, après congélation, stockage et réactions chimiques, les propriétés de l'azote liquide, c'est-à-dire sa très basse température et son inertie, sont essentielles. La pureté de l'azote, en général, devient une préoccupation majeure puisque les impuretés réduisent l'efficience et l'efficacité du processus de liquéfaction.

Rôles de l'azote dans les industries

• In fabrication industrielle, l'azote est utilisé dans le soudage, la découpe laser et dans certains traitements des métaux.

• Pour soins de santé, l'azote liquide est utilisé pour la cryoconservation d'échantillons biologiques, le transport d'organes et est utilisé dans certains traitements dermatologiques tels que l'élimination des verrues.

• Dans le industrie agroalimentaire, il préserve les aliments grâce à la surgélation, contribue à donner de la texture à la crème glacée et crée des atmosphères inertes dans les emballages pour contrôler la détérioration.

Générer de l'azote liquide à grande échelle

Lors de la production massive d’azote liquide, l’adoption d’équipements spécifiques devient nécessaire en fonction des différentes applications. Les générateurs industriels d'azote liquide sont conçus pour une productivité élevée, ce qui permet leur utilisation dans les lignes de production commerciales.

Au contraire, les petits générateurs compacts sont utilisés dans les laboratoires de recherche et disposent de la quantité nécessaire aux expérimentations scientifiques. De nombreux fabricants proposent des solutions de générateurs personnalisées qui permettent aux industries de les adapter à leurs besoins en matière de production et d'exploitation.

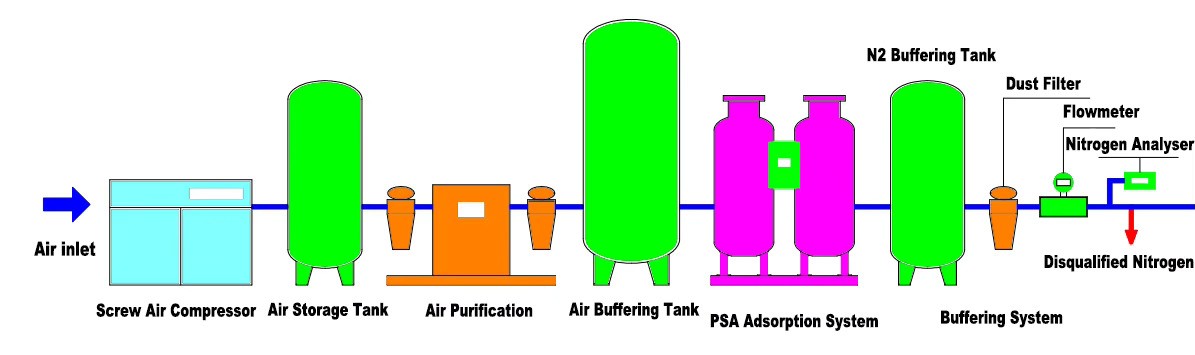

Comment fonctionne le processus de génération d’azote liquide ?

Systèmes de pointe pour le refroidissement de l'air

Le premier acte de liquéfaction de l’azote consiste à refroidir l’air atmosphérique à des températures très basses. Les systèmes cryogéniques refroidissent l'air en dessous du point d'ébullition de l'azote (-196°C).

Cette étape est généralement suivie d’un cycle d’expansion qui a considérablement refroidi les températures auparavant. Le prérefroidissement, impliquant la compression de l'air pour éliminer la chaleur, initialise ce processus. Des échangeurs de chaleur et des réfrigérants efficaces sont des composants cruciaux pour les taux de refroidissement requis.

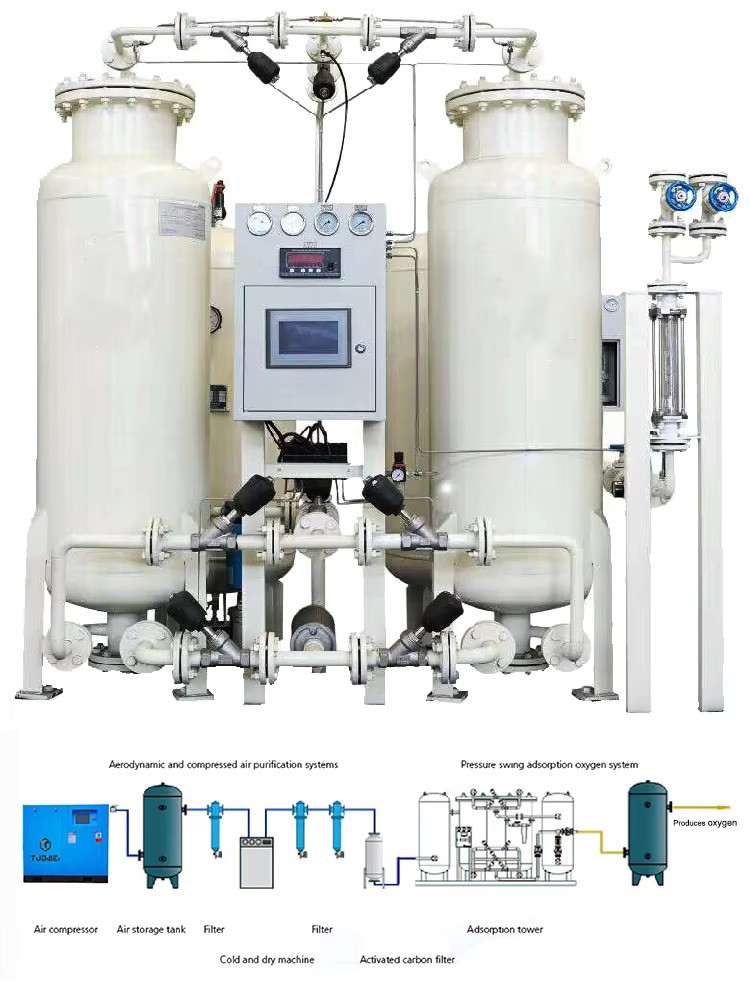

Comprimer l'air pour une séparation efficace

Après compression et refroidissement, l'air est ensuite soumis à une haute pression, ce qui facilite la séparation de l'azote des autres composants de l'air. Ceci est rendu possible par les compresseurs qui doivent être économes en énergie tout en étant capables de traiter un grand volume d'air.

L'humidité et la contamination sont éliminées de l'air avant de l'utiliser pour produire un flux de gaz d'alimentation propre et séché. Une telle purification est essentielle pour produire de l’azote liquide de qualité.

Extraction de l'azote à partir de méthodes cryogéniques

Le processus de séparation commence après avoir comprimé et purifié l'air. Cela se fait principalement par distillation cryogénique, où l'air est traité à des températures très basses, auxquelles ses composants se liquéfient à différentes températures. Comme l’azote a le point d’ébullition le plus bas parmi les principaux composants de l’air, il peut être séparé en premier.

Par la suite, l'azote liquide est stocké dans des réservoirs cryogéniques isolés pour minimiser le transfert de chaleur et la contamination jusqu'à son utilisation. Ce processus peut également être amélioré en adoptant des technologies modernes telles que l’adsorption modulée en pression (PSA) et la séparation par membrane pour améliorer l’efficacité et l’évolutivité.

Paramètres techniques clés du générateur d’azote liquide

1. Pureté de l'azote
   En règle générale, les puretés de l'azote se situaient entre 95 % et 99,999 %, augmentant jusqu'à des niveaux de pureté plus élevés pour certaines applications, telles que des fins médicales ou de recherche. La pureté est déterminée par les performances du processus de séparation, comme la distillation cryogénique ou le PSA (Pressure Swing Adsorption).

2. Capacité de production
   La capacité de production fait référence à la quantité d'azote liquide qu'un générateur peut produire dans un laps de temps défini (souvent en litres/jour (LPD) ou en mètres cubes/heure (Nm³/h)). Ces performances sont influencées par la conception du générateur, la taille du compresseur et l'efficacité du processus de séparation.

3. Consommation d'énergie La consommation d'énergie est l'un des facteurs les plus importants qui affectent le prix de fonctionnement des générateurs d'azote liquide. Sa mesure est généralement exprimée en kilowatt (kW) par unité d'azote produit (kWh/Nm³). En particulier, l'efficacité énergétique dépend également des cycles de refroidissement réalisés par le système, des échangeurs de chaleur et du type de compresseur.

4. Pression de fonctionnement
   La pression de fonctionnement indique la pression sous laquelle l'air entre dans les étapes de compression et de traitement du système. Celle-ci est typiquement comprise entre 6 et 10 bars (1 bar = ambiance). Des pressions élevées entraînent une séparation encore plus efficace des molécules d’azote mais nécessitent une construction plus robuste. La pression influence la taille et la conception des compresseurs, ainsi que l’efficacité globale de la liquéfaction.

5. Contrôle de la température
   Le refroidissement devait être très précis tout au long du processus de liquéfaction afin que l'air puisse être refroidi dans les plages requises pour la liquéfaction sans contamination ni perte d'efficacité. L’ensemble du système doit également rester à des températures uniformes, depuis la compression de l’air jusqu’au stockage de l’azote liquide.

6. Efficacité des compresseurs
   Les compresseurs doivent traiter de grandes quantités d'air et doivent accomplir leur travail avec une faible consommation d'énergie. Les installations de compression à plusieurs étages sont normalement utilisées dans de vastes systèmes pour augmenter à la fois la pression et la température et optimiser la liquéfaction. L’efficacité d’un compresseur dépend davantage de sa puissance absorbée que du volume d’air comprimé.

7. Temps de cycle
   Le temps de cycle est défini comme la durée nécessaire pour transformer un lot entier d’air en azote liquide. Les temps de cycle sont plus courts, ce qui signifie généralement un taux de production plus rapide, mais un système plus complexe est nécessaire pour maintenir l'efficacité et la stabilité. Un équilibre entre le temps de cycle et l'énergie est nécessaire pour qu'un générateur soit rentable sans sacrifier les performances.

8. Intervalles d'entretien
   La maintenance tue la journée pour tous les composants - les compresseurs, les unités de réfrigération et les systèmes de séparation - grâce auxquels ils fonctionneraient à un niveau donné. Le calendrier de maintenance dépend de l'environnement d'exploitation, de la taille du système et de la fréquence d'utilisation. La fiabilité des performances pendant toute la durée de vie du générateur dépend de la réduction des temps d'arrêt et de l'usure prématurée des composants.

9. Niveaux de bruit
   Les niveaux de bruit, bien que pas toujours une préoccupation dans le monde industriel, constituent une spécification technique importante, notamment avec les générateurs situés dans des environnements plus sensibles au bruit ou conscients du bruit. Le bruit provient généralement des compresseurs, des détendeurs et d’autres composants mécaniques. La réduction du bruit améliore les conditions de travail, notamment dans les établissements de recherche ou médicaux où le générateur peut être proche des personnes.

10. Capacité de stockage et isolation
    L'azote liquide doit être stocké à des températures extrêmement basses et les réservoirs de stockage doivent être bien isolés pour éviter l'évaporation. La qualité de l’isolation et la capacité des réservoirs de stockage sont des paramètres critiques. Les réservoirs de stockage sont souvent conçus pour contenir l'azote liquide à une pression d'environ 1 à 5 bars, garantissant ainsi un stockage stable et un transfert efficace vers les applications selon les besoins.

Quels sont les avantages et les inconvénients du générateur d'azote liquide ?

Avantages des générateurs industriels d’azote liquide

• Rentabilité
  Avec le générateur d'azote liquide, on peut faire un long chemin pour supprimer les achats budgétaires d'azote en ne s'appuyant qu'une seule fois sur eux ; le coût réel devient alors le coût de l'électricité et de la maintenance pour le fonctionnement, constituant ainsi une méthode d'approvisionnement plus durable et moins chère après un certain temps.

• Production à la demande
  Les générateurs d'azote liquide peuvent permettre aux entreprises de produire de l'azote sur site pour une consommation immédiate, libérant ainsi l'approvisionnement des retards liés à la chaîne d'approvisionnement, offrant une plus grande flexibilité, en particulier pour les entreprises où la demande d'azote fluctue.

• Azote de haute pureté
  Ces générateurs d'azote liquide avancés peuvent produire de l'azote pur, nécessaire à des applications spécifiques telles que la recherche médicale, la cryogénie et la fabrication de semi-conducteurs.

• Respectueux de l'environnement
  La plupart du temps, une production économique d'azote sur site signifie généralement moins d'azote en mouvement et réduit donc l'empreinte carbone des émissions impliquées dans la livraison et le stockage d'azote par cylindre ou par source livrée en vrac.

Inconvénients des générateurs industriels d’azote liquide

• Investissement initial élevé
  Une première dépense importante consiste à acheter et à installer un générateur d’azote liquide. Il intègre tous les coûts d'équipement, les coûts d'installation, les coûts d'infrastructure, etc., qui peuvent interdire les petites entreprises ou celles ayant une faible demande en azote.

• Exigences d'entretien
  Il aura besoin d’une présence constante pour fonctionner au mieux ; impliquant la même fréquence d’entretien pour les compresseurs, les systèmes de refroidissement et les réservoirs de stockage ; si elle est négligée, cette maintenance peut entraîner des réparations coûteuses et des temps d'arrêt.

Quelles sont les principales applications des générateurs d’azote liquide ?

Cryoconservation et applications médicales

• Stockage des échantillons biologiques : L'azote liquide est couramment utilisé pour stocker des échantillons biologiques comme le sang, le sperme et les embryons à des températures ultra-basses afin de préserver leur viabilité pour une utilisation future.

• Préservation des organes : Il joue un rôle essentiel dans la préservation des organes destinés à la transplantation en ralentissant les processus métaboliques et en réduisant le risque de lésions tissulaires.

• Cryochirurgie : L'azote liquide est utilisé dans les procédures cryochirurgicales pour traiter les tissus anormaux ou malades, tels que les verrues, les lésions précancéreuses ou les tumeurs, en les gelant et en les détruisant.

Industrie alimentaire et des boissons

• Conservation des aliments : L'azote liquide est utilisé pour surgeler les aliments, préservant ainsi la texture, la saveur et la valeur nutritionnelle en abaissant rapidement les températures sans former de gros cristaux de glace.

• Emballage alimentaire : Il crée une atmosphère inerte dans l'emballage, empêchant l'oxydation et prolongeant la durée de conservation, en particulier pour les produits délicats comme les chips, les noix et les snacks.

• Glace à l'azote liquide : Certains établissements alimentaires utilisent de l'azote liquide pour créer instantanément de la crème glacée, offrant ainsi une texture plus douce et une expérience culinaire unique aux clients.

Industries Chimiques et Pharmaceutiques

• Réactions chimiques : L'azote liquide est utilisé pour créer des environnements à basse température pour les réactions nécessitant des conditions cryogéniques, comme dans la production de certains produits chimiques et pharmaceutiques.

• Stockage pharmaceutique : Il est utilisé pour stocker des produits chimiques sensibles, des vaccins et des médicaments qui nécessitent des températures glaciales pour maintenir leur stabilité et leur efficacité.

• Processus de séchage et de congélation : L'azote liquide est utilisé dans les processus de lyophilisation et de poudrage, en particulier pour les matériaux sensibles à la chaleur, garantissant ainsi que les produits conservent leur intégrité pendant la production.

Recherche et développement

• Applications en laboratoire : Dans les laboratoires, l'azote liquide est utilisé pour refroidir des matériaux et des instruments, par exemple pour la congélation cryogénique d'échantillons biologiques ou pour refroidir des matériaux supraconducteurs.

• Essais de matériaux : Il permet de tester des matériaux à des températures extrêmes, tels que des métaux, des alliages et des polymères, en simulant des conditions cryogéniques pour évaluer leurs propriétés et leurs performances.

• Réactions accélérées : Les chercheurs utilisent l’azote liquide pour accélérer certains processus chimiques nécessitant un refroidissement rapide, comme dans l’étude des vitesses de réaction ou la formation de composés spécifiques.

Industries métallurgiques et électroniques

• Traitement cryogénique des métaux : L'azote liquide est utilisé dans le traitement cryogénique des métaux pour améliorer la dureté, la durabilité et la résistance à l'usure, notamment dans la fabrication d'outils, de pièces automobiles et de composants aérospatiaux.

• Fabrication d'électronique : L'azote liquide est utilisé dans la production et les tests de composants électroniques, notamment pour refroidir les composants sensibles lors de l'assemblage et garantir leur stabilité et leur longévité à des températures extrêmes.

Applications environnementales

• Contrôle de la pollution : L'azote liquide est utilisé dans les unités de séparation de l'air pour éliminer l'oxygène de l'air afin de créer des atmosphères inertes pour la combustion ou pour réduire les émissions d'oxydes d'azote (NOx) dans les milieux industriels.

• Industrie pétrolière et gazière : Dans le secteur pétrolier et gazier, l'azote liquide est utilisé pour la stimulation des puits, les tests de pression et pour fournir une atmosphère inerte lors de certaines opérations de forage afin d'améliorer la sécurité et les performances.

Solutions de dépannage pour les générateurs d’azote liquide industriels

1. Faible production d’azote ou absence de production d’azote liquide

• Examiner le fonctionnement du compresseur d’air : Vérifier si un compresseur d'air fonctionne parfaitement ou non, c'est-à-dire, dans la mesure du possible, il faut confirmer si la production d'azote sera bonne dès que le compresseur fonctionnera à la pression requise. Recherchez les fuites, les joints anciens ou endommagés et les vannes qui fonctionnent mal, ce qui compromet les performances.

• Vérifiez la fonctionnalité du système cryogénique : Les échangeurs de chaleur cryogéniques et les détendeurs sont les éléments les plus critiques dans un processus de liquéfaction. Pour ces composants, leur propreté et leurs conditions normales de fonctionnement doivent être assurées. Tout blocage ou encrassement de ces composants peut réduire l'efficacité du système de refroidissement de l'air et de production d'azote liquide.

• Inspectez les paramètres de pression et de température : Vérifiez que les réglages de pression et de température répondent aux spécifications établies par le fabricant, car des réglages incorrects ne permettront pas à l'air de se liquéfier.

• Recherchez la contamination : Si la pureté de l’azote est inférieure, cela compromettra la production de contaminants tels que l’eau, l’huile ou les particules provenant de l’alimentation en air. Nettoyez ou remplacez les filtres, les séparateurs d'humidité et tout autre système de filtre sale impliqué dans le processus.

2. Faible pureté de l'azote liquide

• Examiner le processus de séparation : La pureté de l'azote liquide est influencée par l'efficacité de l'unité de séparation de l'air. Si les colonnes de séparation de l’air ou de distillation fonctionnent mal, elles risquent de ne pas séparer correctement l’azote des autres gaz. Inspectez tout problème avec les colonnes de distillation cryogénique ou les systèmes PSA (Pressure Swing Adsorption).

• Inspectez les filtres et les matériaux d’adsorption : Au fil du temps, les matériaux d'adsorption du système PSA ou des filtres peuvent devenir saturés, réduisant ainsi la capacité du système à atteindre la pureté requise. Vérifiez et remplacez régulièrement ces matériaux si nécessaire.

• Vérifiez les fuites de gaz : Des fuites dans les conduites d’admission d’air ou de sortie d’azote peuvent entraîner la présence d’impuretés dans l’azote. Inspectez tous les tuyaux, joints et connexions pour déceler les fuites et remplacez les joints ou composants défectueux.

3. Consommation d'énergie excessive

• Inspecter l’efficacité du compresseur : Un compresseur défectueux peut augmenter considérablement la consommation d’énergie. Assurez-vous que les compresseurs fonctionnent avec une efficacité optimale, avec une lubrification adéquate et sans usure mécanique. Remplacez tous les composants usés tels que les roulements ou les joints qui pourraient réduire l'efficacité.

• Examiner l’isolation du système : Une mauvaise isolation des réservoirs de stockage cryogéniques ou des canalisations peut entraîner un transfert de chaleur, obligeant le système à utiliser davantage d'énergie pour maintenir des températures basses. Assurez-vous que tous les réservoirs de stockage et la tuyauterie sont correctement isolés pour minimiser les pertes d’énergie.

• Optimiser les paramètres de température et de pression : Assurez-vous que les pressions et les températures de fonctionnement sont correctement ajustées pour maximiser l’efficacité énergétique. Les réglages à haute pression peuvent consommer plus d’énergie, alors assurez-vous qu’ils correspondent au taux de production d’azote requis.

4. Arrêts ou pannes fréquents du système

• Surveiller la surchauffe : Vérifiez le système de refroidissement et les réfrigérants utilisés dans le cycle cryogénique. Une surchauffe due à un liquide de refroidissement insuffisant ou à un échangeur de chaleur défectueux peut provoquer l'arrêt automatique du système pour éviter tout dommage.

• Examiner les soupapes de surpression : Des soupapes de surpression défectueuses peuvent déclencher des arrêts inutiles en raison de lectures de pression incorrectes. Inspectez régulièrement les vannes pour détecter tout signe de dommage ou d'usure et remplacez-les si nécessaire.

• Vérifiez les dysfonctionnements du système de contrôle : Si les systèmes de contrôle électroniques, les capteurs ou les régulateurs fonctionnent mal, cela peut entraîner des arrêts du système. Inspectez tous les capteurs et contrôleurs pour en vérifier l’exactitude et recalibrez-les ou remplacez-les si nécessaire.

5. Bruit ou vibration inhabituel

• Inspecter les roulements du compresseur et du moteur : Un bruit ou une vibration inhabituel peut indiquer des roulements usés ou des pièces mal alignées dans les compresseurs ou les moteurs. Inspectez et lubrifiez régulièrement les roulements et remplacez-les s’ils montrent des signes d’usure.

• Vérifiez les composants desserrés : Les pièces desserrées dans le système, notamment les fixations, les pompes ou les tubes, peuvent entraîner des vibrations excessives. Serrez toutes les connexions et assurez-vous que tous les composants sont sécurisés.

• Examiner les détendeurs : Un détendeur défectueux peut provoquer un fonctionnement irrégulier, produisant des vibrations ou des bruits inhabituels. Inspectez la vanne pour déceler tout blocage ou tout dommage et remplacez-la si nécessaire.
