Reconstruction de l'extrémité air d'un compresseur d'air

L'intégration de la reconstruction des blocs d'air dans un programme de maintenance régulier est un investissement judicieux qui rapporte des bénéfices en améliorant les performances, en prolongeant la durée de vie de votre équipement et en réduisant les coûts d'exploitation.

Cet article couvrira les signes clés qui indiquent qu'il est temps de procéder à une reconstruction, le processus étape par étape impliqué et les conseils d'entretien essentiels pour que votre compresseur continue de fonctionner correctement après la reconstruction.

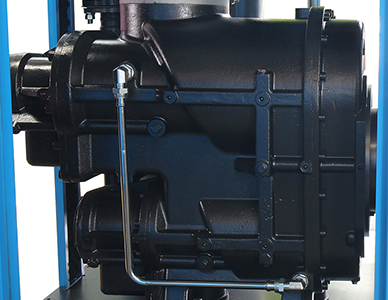

Qu'est-ce qu'une extrémité pneumatique ?

La partie air est le composant essentiel d'un compresseur d'air, responsable de la compression réelle de l’air. Il s'agit d'un appareil conçu avec précision qui convertit efficacement l'énergie en air comprimé. La conception et la fonction de la partie air varient en fonction du type de compresseur :

• In compresseurs rotatifs à vis, la partie air comporte deux rotors hélicoïdaux engrenés qui emprisonnent et compriment l'air pendant leur rotation.




• Compresseurs à palettes utiliser un rotor cylindrique avec des aubes coulissantes qui créent des cellules de compression dans un boîtier excentrique.




• Compresseurs scroll utilisez deux éléments de volute en forme de spirale entrelacés, un fixe et un en orbite, pour comprimer l'air en continu.




Composants clés d'une extrémité pneumatique

Rotors ou vis

Les rotors ou vis constituent le cœur de la partie air, avec leurs profils usinés avec précision et leurs tolérances serrées garantissant un fonctionnement efficace et silencieux. Le rotor mâle entraîne généralement le rotor femelle, créant une série de cavités imbriquées dont le volume diminue progressivement, comprimant l'air.

Roulements

Les roulements sont essentiels au bon fonctionnement et à la longévité de la partie air. Ils soutiennent les arbres du rotor et aident à maintenir des jeux et un alignement appropriés. Les roulements de haute qualité, tels que les roulements à rouleaux coniques ou les roulements à billes à contact oblique, sont conçus pour résister aux charges radiales et axiales générées lors du processus de compression.

Scellés

Les joints jouent un rôle essentiel dans le maintien de l’efficacité et de la fiabilité de la partie air. Ils empêchent les fuites d'air et de lubrifiant, ce qui peut entraîner une réduction des performances et une augmentation de la consommation d'énergie. Des technologies d'étanchéité avancées, telles que les joints à labyrinthe, les joints mécaniques ou les joints à film d'huile, sont utilisées pour garantir une étanchéité optimale dans diverses conditions de fonctionnement.

Boîtier ou boîtier

Le boîtier ou le boîtier constitue l'épine dorsale de la partie air, offrant un environnement robuste et sans fuite pour le processus de compression. Il est généralement fabriqué à partir de matériaux à haute résistance, tels que la fonte ou l'aluminium, avec des surfaces usinées avec précision pour un alignement précis et des dégagements serrés. Le boîtier intègre également des fonctionnalités de lubrification, de refroidissement et d'accès pour la maintenance.

Quand envisager de reconstruire votre extrémité d'air

Signes que la partie aérienne doit être reconstruite

Plusieurs signes suggèrent qu’une reconstruction est nécessaire :

• Diminution du débit d'air (CFM): Rendement inférieur malgré des durées de fonctionnement plus longues.

• Consommation d'énergie plus élevée: Consommation électrique accrue pour les mêmes performances.

• Bruits ou vibrations inhabituels: Bruits métalliques ou secousses pendant le fonctionnement.

• Surchauffe: Points chauds ou lectures de température élevées.

• Problèmes pétroliers: Consommation excessive, fuites ou particules métalliques dans l'huile.

• Chutes de pression: Niveaux de pression incohérents malgré un fonctionnement prolongé.




Comparaison des coûts : reconstruire ou remplacer ?

La reconstruction est généralement plus économique que le remplacement. Voici une comparaison rapide :

Comment reconstruire une extrémité d'air de compresseur d'air

Étape 1 : Démontage et nettoyage

1. Mise hors tension: Débranchez le compresseur de l'alimentation électrique et isolez-le du système.

2. Égoutter et retirer: Vidangez l'huile et retirez l'extrémité pneumatique du boîtier.

3. Séparation des composants: Démontez soigneusement le bloc air, en notant l'ordre des composants.

4. Nettoyage en profondeur: Nettoyez toutes les pièces à l'aide de solvants appropriés pour éliminer les débris et les accumulations.




Étape 2 : Inspection et mesure

1. Contrôle visuel: Recherchez des signes d'usure, de dommage ou de contamination sur chaque pièce.

2. Mesure: Mesurez les dimensions critiques (jeu du rotor, ajustements des roulements) et comparez-les aux spécifications du fabricant.

3. Identifier les remplaçants: Identifiez tous les composants qui nécessitent un remplacement ou une réparation en fonction des résultats de l'inspection et des mesures.




Étape 3 : Remplacement et réparation

1. Remplacer les pièces usées: Remplacez tous les éléments d'usure, tels que les roulements, les joints et les joints, par de nouveaux composants de haute qualité qui respectent ou dépassent les spécifications OEM.

2. .Réparer ou remplacer les pièces endommagées: Réparer les composants tels que les rotors ou les boîtiers par usinage ou soudage, si nécessaire.

3. Assurer la compatibilité: Vérifiez que tous les remplacements correspondent correctement à la partie air et aux conditions de fonctionnement.




Étape 4 : Réassemblage et tests

1. Remontage soigné: Remontez l'extrémité pneumatique en suivant les directives du fabricant et les spécifications de couple.

2. Vérifier l'alignement: Assurez-vous d'un alignement et d'un dégagement corrects de tous les composants, en utilisant des cales ou des ajustements si nécessaire.

3. Réinstaller: Montez l'extrémité d'air reconstruite, rebranchez toute la tuyauterie, le câblage et les commandes.

4. Lubrifier: Remplissez le compresseur avec le type et la quantité corrects de lubrifiant.

5. Tests initiaux: Vérifiez les fuites, les bruits étranges et les vibrations pendant le démarrage.

6. Vérification des performances: Comparez la pression, le débit et la consommation électrique aux spécifications d'origine.




Étape 5 : Documentation et maintenance

1. Tenue de registres: Documentez toutes les mesures, remplacements et ajustements effectués.

2. Mettre à jour les journaux de maintenance: Enregistrez la reconstruction dans l'historique d'entretien du compresseur.

3. Calendrier d'entretien: Planifiez des vidanges d'huile, des remplacements de filtres et des contrôles de performances réguliers.

4. Formation des opérateurs: Former le personnel sur toute mise à jour opérationnelle ou modification de maintenance.




Conseils pour entretenir le bloc air après une reconstruction

Conseils d'entretien régulier

Restez maître de ces tâches clés pour éviter des pannes coûteuses :

Opérateurs de formation

Une formation appropriée des opérateurs est cruciale pour éviter une mauvaise utilisation et des dommages à votre groupe d'air reconstruit. Les sujets clés incluent :

• Procédures de démarrage et d'arrêt sécurisées

• Surveillance et interprétation des jauges et des contrôles

• Identifier et signaler des conditions anormales

• Techniques appropriées de chargement et de déchargement

• Intervention d'urgence et dépannage




Fournissez une formation pratique et une documentation claire pour garantir que les opérateurs comprennent leurs responsabilités. Examiner et mettre à jour régulièrement le matériel de formation pour refléter tout changement dans l'équipement ou les procédures.

En résumé, la reconstruction de la partie air d'un compresseur d'air est un moyen rentable de restaurer l'efficacité et de prolonger la durée de vie du compresseur. Ce guide a couvert les aspects clés du processus, depuis la compréhension de la fonction du bloc d'air et la reconnaissance des signes d'usure jusqu'à la procédure de reconstruction étape par étape et les conseils d'entretien après reconstruction.

Si vous avez besoin de conseils d'experts pour reconstruire votre bloc d'air, l'équipe compétente d'Aiyter est prête à vous aider. Forts de leur vaste expérience et de leur engagement envers la qualité, Aiyter peut vous aider à naviguer dans le processus de reconstruction et à maintenir votre système d’air comprimé en fonctionnement à des performances optimales. N'hésitez pas à nous contacter pour toute question ou préoccupation.
