Régulateurs dans le système de compresseur d’air

Vous êtes-vous déjà demandé comment garantir le fonctionnement optimal de vos outils pneumatiques sans risquer de les endommager ? Régulateurs de compresseur d'air sont la clé pour contrôler et ajuster la pression de sortie, garantissant précision et sécurité. Ces appareils vous permettent d'adapter la pression de l'air aux exigences spécifiques de vos outils, évitant ainsi les surcharges ou les sous-performances.

Cet article explore le fonctionnalité, composants, et processus d'ajustement des régulateurs, ainsi que des conseils pour résoudre les problèmes courants. Que vous soyez un utilisateur débutant ou expérimenté, comprendre les régulateurs de compresseur d'air peut améliorer l'efficacité et prolonger la durée de vie de l'équipement. Plongez pour maîtriser cet aspect critique des systèmes de compresseur d’air !

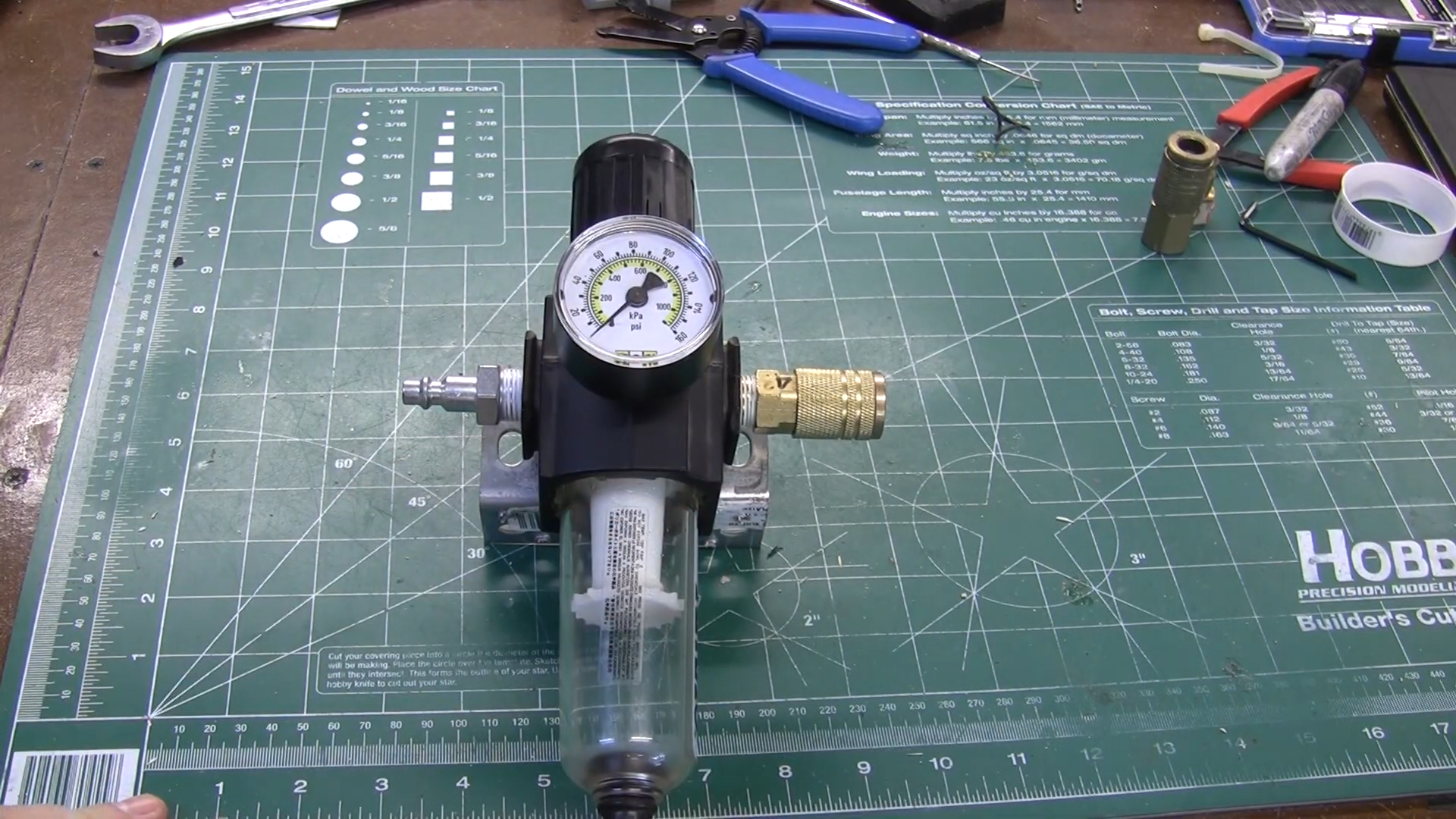

Qu'est-ce qu'un régulateur de compresseur d'air ?

Un régulateur de pression de compresseur d'air contrôle la pression d'air de votre compresseur, garantissant un rendement constant et optimal pour vos outils. Il permet aux utilisateurs d'ajuster la pression pour répondre à des exigences spécifiques, protégeant ainsi l'équipement contre les dommages et améliorant l'efficacité. Équipé d'une jauge et d'un bouton de réglage, il régule le débit d'air avec précision, ce qui le rend essentiel pour les tâches où la cohérence de la pression et la compatibilité des outils sont essentielles.

Comment fonctionnent les régulateurs de pression dans le système de compresseur d’air ?

Un régulateur de pression fonctionne en contrôlant et en maintenant une pression de sortie constante d'un compresseur d'air. Voici comment cela fonctionne :

1. Entrée d'air: L'air comprimé entre dans le régulateur depuis le réservoir de stockage du compresseur.

2. Mécanisme à ressort: À l'intérieur du régulateur, une valve à ressort contrôle le débit d'air. La tension du ressort détermine la pression réglée.

3. Réglage de la pression: L'utilisateur ajuste le bouton du régulateur, qui ajuste la tension du ressort pour régler la pression de sortie souhaitée.

4. Vanne de contrôle: À mesure que la pression de l'air augmente, elle pousse contre le ressort. Lorsque la pression atteint le niveau réglé, la vanne se ferme partiellement pour maintenir cette pression.

5. Sortir: L'air régulé sort de la vanne à une pression constante et ajustée, garantissant que les outils ou équipements reçoivent la pression correcte pour des performances optimales.

Comment lire le manomètre dans les compresseurs d’air ?

Pour lire avec précision le manomètre d’un compresseur d’air, vous devez comprendre les différents manomètres et leurs fonctions spécifiques. Voici une répartition plus détaillée :

1. Types de manomètres:

• Manomètre de réservoir: Cette jauge mesure la pression de l'air à l'intérieur du réservoir de stockage du compresseur. Il indique la quantité d'air comprimé disponible dans le réservoir pour utilisation.

• Lire cette jauge: La pression ici est généralement plus élevée lorsque le compresseur est en marche, et elle diminuera à mesure que l'air est utilisé par les outils ou l'équipement.

• Manomètre de sortie (régulé): Cette jauge mesure la pression d'air délivrée aux outils ou à l'équipement après que le régulateur l'ajuste.

• Lire cette jauge: Il indique la pression d'air que vous avez réglée sur le régulateur, qui est souvent inférieure à la pression du réservoir, selon les besoins de vos outils.

2. Comment lire la jauge:

• Visage de jauge: La plupart des jauges de compresseur d'air ont une face circulaire avec une aiguille qui pointe vers la valeur de pression. Certaines jauges peuvent également avoir des lectures numériques et des marquages ​​en PSI (livres par pouce carré) ou en bar (unités métriques).

• Échelle PSI: Le PSI est l'unité la plus couramment utilisée dans les compresseurs d'air, notamment aux États-Unis. La jauge affichera généralement des valeurs de pression allant de 0 à 150 PSI ou plus, selon la taille du compresseur.

• Échelle à barres: Le bar est l'unité métrique utilisée au niveau international. 1 bar équivaut approximativement à 14,5 PSI. La jauge affichera des valeurs de 0 à 10 bars ou plus.

3. Interpréter la position de l'aiguille:

• L'aiguille sur la jauge indiquera une valeur de pression spécifique. Pour déterminer la lecture :

• Trouvez la valeur vers laquelle pointe l’aiguille.

• Si la jauge est calibrée avec des unités PSI et bar, vérifiez l'échelle appropriée. Par exemple, si l'aiguille pointe à 60 PSI, c'est la pression dans le réservoir ou la sortie (selon la jauge que vous regardez).

• Certaines jauges peuvent avoir des marques intermédiaires entre les valeurs principales (par exemple, entre 0 et 100 PSI), alors assurez-vous de noter la position exacte de l'aiguille.

4. Marquages ​​​​de jauge:

• Zone rouge: Certaines jauges ont une zone rouge, indiquant un niveau de pression dangereux ou trop élevé. Si l'aiguille se déplace dans cette zone, cela suggère que le compresseur est sous contrainte et pourrait potentiellement causer des dommages. Assurez-vous de réduire la pression immédiatement.

• Plage de fonctionnement optimale: De nombreux compresseurs ont une plage de fonctionnement optimale indiquée sur la jauge, généralement entre 60 et 80 % de la capacité maximale, qui correspond à la plage de pression sûre et efficace pour le fonctionnement du compresseur.

5. Manomètre de réservoir:

• Cette jauge lit la pression à l'intérieur du réservoir d'air.

• Lecture faible: Si l'aiguille pointe vers la plage inférieure (par exemple, en dessous de 60 PSI), cela signifie que le réservoir est faible en air et que le compresseur devra peut-être fonctionner pour le remplir.

• Lecture élevée: Une lecture plus élevée (par exemple, proche de 120 ou 150 PSI) signifie que le réservoir contient beaucoup d'air comprimé. Le compresseur cessera de se remplir une fois qu'il aura atteint son maximum prédéfini.

6. Manomètre de sortie (régulé):

• Cette jauge indique la pression fournie à vos outils.

• Ajustement: Vous pouvez régler la pression de sortie à l'aide du régulateur. Par exemple, si vous avez besoin de 90 PSI pour un pistolet pulvérisateur, vous ajusterez le régulateur à ce niveau et surveillerez le manomètre de sortie pour vous assurer qu'il est précis.

• Variation dans la lecture: Comme l'air est utilisé par les outils, la pression de sortie peut chuter si la pression du réservoir est également faible. Si la pression de sortie chute en dessous de la valeur définie, cela peut indiquer que la pression du réservoir est trop basse ou que le compresseur ne répond pas à la demande.

7. Que rechercher:

• Lire la pression: Lors de la lecture de la jauge, notez à la fois la position de l'aiguille et les éventuelles marques de pression. Assurez-vous que la pression se situe dans la plage recommandée pour votre compresseur et l'outil que vous utilisez.

• Fluctuations de pression: Gardez un œil sur la façon dont l’aiguille fluctue. Si le réservoir est presque vide, vous verrez peut-être l’aiguille du manomètre du réservoir baisser rapidement. Si votre outil nécessite une alimentation constante en pression, toute fluctuation importante de la pression de sortie pourrait signaler des problèmes.

8. Exemple de lecture:

• Si le manomètre de réservoir lit 150 PSI, mais le manomètre de sortie lit 90 PSI, le régulateur ajuste la pression pour une utilisation avec des outils.

• Si les deux jauges indiquent une pression proche de la pression maximale, cela peut indiquer une surcharge ou un dysfonctionnement du système de pression.

Comment régler le régulateur de pression d'air ?

Étapes pour régler un régulateur de pression de compresseur d’air:

1. Éteignez le compresseur d'air (facultatif):

• Pour des raisons de sécurité, il est souvent recommandé d'éteindre le compresseur avant d'effectuer des réglages. Cependant, certains compresseurs permettent des réglages pendant leur fonctionnement.

• Si vous réglez le régulateur pendant que le compresseur est en marche, assurez-vous de connaître les instructions du fabricant.

2. Localisez le régulateur de pression:

• Le régulateur de pression est généralement situé sur le panneau avant ou sur le côté du compresseur d'air, près du tuyau de sortie ou du réservoir de stockage d'air. Il dispose d'un bouton ou d'un cadran pour régler la pression.

3. Vérifiez le réglage de pression existant:

• Regardez le manomètre de sortie, qui indique la pression d'air fournie à vos outils. Prenez note de la lecture actuelle, car vous aurez besoin de connaître la pression actuelle avant de l'ajuster.

• Si votre compresseur est équipé d'un manomètre de réservoir, il affichera la pression de l'air à l'intérieur du réservoir de stockage, mais cela n'affectera pas la pression de sortie régulée pour vos outils.

4. Ajuster le régulateur:

• Augmenter la pression: Tournez le bouton dans le sens des aiguilles d'une montre (vers la droite). Cela comprimera le ressort interne, permettant à plus d’air de circuler, ce qui augmentera la pression de sortie.

• Diminuer la pression: Tournez le bouton dans le sens inverse des aiguilles d'une montre (vers la gauche). Cela desserre le ressort, réduisant ainsi le débit d'air et la pression de sortie.

• Tournez le bouton/molette de réglage: Le régulateur a généralement un bouton ou un cadran sur le dessus ou sur le côté. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la pression de sortie et dans le sens inverse des aiguilles d'une montre pour diminuer la pression.

5. Vérifiez le manomètre de sortie:

• Après avoir réglé le bouton, observez manomètre de sortie. Il affichera la nouvelle valeur de pression au fur et à mesure que vous effectuerez des ajustements.

• Ajustez le bouton par petits incréments tout en vérifiant la jauge pour vous assurer d'atteindre la pression souhaitée.

6. Réglez la pression souhaitée:

• Réglez la pression de sortie au niveau optimal requis pour vos outils ou équipements. Par exemple, un outil pneumatique comme un pistolet à clous peut nécessiter une pression plus faible (environ 60 à 90 PSI), tandis que les outils pneumatiques comme les sableuses peuvent nécessiter une pression plus élevée (jusqu'à 150 PSI ou plus).

• Si vous n'êtes pas sûr de la pression requise, reportez-vous aux instructions du fabricant des outils que vous utilisez.

7. Testez la pression de sortie:

• Une fois la pression souhaitée réglée, c'est une bonne idée de tester l'alimentation en air en faisant fonctionner l'outil ou l'équipement connecté pour s'assurer qu'il fonctionne efficacement et que la pression reste stable.

8. Sécurisez le régulateur (le cas échéant):

• Certains régulateurs sont dotés d'un mécanisme de verrouillage ou d'une vis qui maintient le bouton de réglage en place une fois la pression réglée. Assurez-vous de le serrer pour éviter que le réglage ne change par inadvertance.

Conseils supplémentaires:

• Plage de pression: Assurez-vous de ne pas régler la pression de sortie à une valeur supérieure à celle recommandée pour vos outils. Une pression excessive peut endommager les outils ou créer des conditions de travail dangereuses.

• Utilisez la bonne pression pour la tâche: Les outils nécessitent généralement des pressions différentes. Ajustez le régulateur en fonction des exigences de la tâche, et pas seulement de la puissance maximale possible.

• Surveillance régulière: Vérifiez fréquemment la pression pendant les opérations longues pour vous assurer qu'elle reste constante. Parfois, la pression peut fluctuer, surtout si le compresseur manque d’air stocké.

Comment changer un pressostat ?

Changer un pressostat dans un compresseur d'air implique de remplacer un pressostat défectueux ou usé pour garantir le bon fonctionnement du compresseur. Voici un guide étape par étape sur la façon de changer le pressostat :

Outils et matériaux nécessaires:

• Pressostat de remplacement (assurez-vous qu'il correspond à votre modèle de compresseur)

• Jeu de clés ou clé à molette

• Tournevis (si nécessaire)

• Ruban téflon (en option, pour sceller les raccords filetés)

• Gants et lunettes de sécurité (pour la protection)

Étapes pour changer le pressostat:

1. Éteignez le compresseur:

• Coupez l'alimentation: Débranchez le compresseur de la prise électrique ou coupez l'alimentation électrique pour garantir la sécurité lorsque vous travaillez dessus.

• Relâcher la pression atmosphérique: Ouvrez le robinet de vidange du réservoir d'air pour évacuer toute pression accumulée. Cette étape est importante pour la sécurité et pour éviter toute décharge accidentelle d'air pendant le processus de remplacement.

2. Localisez le pressostat:

• Le pressostat est généralement situé à proximité du moteur, monté sur la pompe ou le réservoir du compresseur. Deux fils électriques y seront connectés et éventuellement des conduites d'air (pour la détection de pression).

3. Débranchez les fils électriques:

• Utilisez un clé ou pinces pour desserrer l'écrou ou la vis fixant les fils électriques au pressostat.

• Notez les connexions des fils: Avant de déconnecter, prenez une photo ou notez l'endroit où chaque fil se connecte (souvent étiqueté « L » pour la ligne et « T » pour la borne). Cela vous aidera à reconnecter correctement le nouveau pressostat.

4. Débranchez les conduites aériennes (si nécessaire):

• Si le pressostat est doté de conduites d'air connectées, utilisez une clé pour desserrer et déconnecter les raccords d'air. Faites attention à ne pas endommager les fils.

• Sur certains modèles, un tube de détection peut être connecté au commutateur pour surveiller la pression atmosphérique. Retirez-le soigneusement.

5. Retirez l'ancien pressostat:

• Utiliser un clé, dévissez l'ancien pressostat du compresseur. Vous devrez peut-être appliquer un peu de force si l'interrupteur est bien ajusté ou corrodé.

6. Installez le nouveau pressostat:

• Avant d'installer le nouveau pressostat, appliquer du ruban téflon aux filetages du nouvel interrupteur (s'il est doté de connexions filetées) pour garantir une bonne étanchéité.

• Vissez le nouveau pressostat sur le compresseur en le serrant bien avec une clé. Attention à ne pas trop serrer, car cela pourrait endommager l'interrupteur ou le compresseur.

7. Rebranchez les lignes aériennes:

• Si vous avez débranché les conduites d'air, rebranchez-les au nouveau pressostat. Serrez les connexions à l'aide d'une clé en vous assurant qu'il n'y a pas de fuite d'air.

8. Rebranchez les fils électriques:

• Rebranchez les fils électriques au nouveau pressostat, en suivant la même configuration de câblage que l'ancien interrupteur. Assurez-vous que les connexions sont sécurisées.

9. Vérifiez les fuites et les connexions desserrées:

• Vérifiez à nouveau toutes les connexions pneumatiques et électriques pour vous assurer qu’elles sont serrées et correctement connectées.

• Inspectez la zone autour du pressostat pour détecter tout signe d’usure, de dommage ou de fuite.

10. Testez le compresseur:

• Rebranchez le compresseur à l'alimentation électrique ou remettez l'appareil sous tension.

• Allumez le compresseur et laissez-le créer de la pression d'air dans le réservoir. Vérifiez si le compresseur s'éteint lorsqu'il atteint la pression réglée et se rallume lorsque la pression chute.

• Observez le pressostat pour vous assurer qu’il fonctionne correctement et que le compresseur s’allume et s’éteint correctement.

Conseils pour un remplacement réussi:

• Pressostat droit: Utilisez toujours un pressostat de remplacement compatible avec votre modèle de compresseur d'air. L'interrupteur doit correspondre à la plage de tension et de pression de celui d'origine.

• Consulter le manuel: Si vous n'êtes pas sûr du processus d'installation ou de câblage, reportez-vous au manuel du fabricant pour des instructions détaillées.

• La sécurité avant tout: Prenez toujours les précautions de sécurité appropriées, telles que le port de gants et de lunettes, pour éviter les blessures causées par l'air sous pression ou les composants électriques.
