SCFM EN CFM : guide de conversion et tableau de conversion

Lors du choix d'un compresseur d'air, la clé pour garantir des performances optimales réside dans la maîtrise de la conversion entre les pieds cubes standard par minute (SCFM) et les pieds cubes par minute (CFM). Ce guide propose une analyse approfondie de la conversion efficace du SCFM en CFM, essentielle pour adapter les compresseurs d'air à diverses conditions environnementales et exigences opérationnelles. Armé de tableaux de conversion complets, de formules simples et d'exemples d'utilisation pratiques, vous obtiendrez les informations nécessaires pour sélectionner et faire fonctionner votre compresseur d'air avec précision, garantissant une efficacité maximale dans n'importe quel environnement.

Qu’est-ce que le SCFM ?

Définition et concepts clés

SCFM, ou Standard Cube Feet per Minute, est une mesure du débit d'air normalisé aux conditions de référence convenues, généralement 68°F (20°C) et 14,7 psi (101,3 kPa) au niveau de la mer. Cette normalisation permet de comparer les performances des dispositifs pneumatiques tels que les compresseurs d'air dans diverses conditions environnementales sans les écarts pouvant résulter de différentes températures ou pressions ambiantes.

L'importance du SCFM dans les compresseurs d'air

SCFM joue un rôle essentiel dans l'évaluation et la sélection des compresseurs d'air, car il fournit une référence permettant de comparer toutes les machines, quel que soit l'environnement opérationnel. Ceci est particulièrement important pour les industries opérant dans différents climats où la densité de l’air peut varier considérablement. Par exemple, un compresseur d'air évalué pour un SCFM plus élevé sera plus capable d'entraîner efficacement des outils pneumatiques à des altitudes plus élevées où l'air est plus mince, par rapport à un autre avec un indice SCFM inférieur dans les mêmes conditions.

SCFM dans les applications industrielles

SCFM est crucial pour déterminer l’efficacité des compresseurs d’air utilisés dans diverses industries. Différentes applications industrielles ont des exigences SCFM spécifiques pour garantir le fonctionnement efficace des outils et machines pneumatiques. Si un compresseur d'air ne parvient pas à atteindre le SCFM nécessaire, les outils peuvent ne pas fonctionner correctement, ce qui entraînera une diminution de la productivité et des dommages potentiels à l'équipement.

Lors de la sélection d'un compresseur d'air, il est essentiel de comprendre les exigences SCFM de vos outils et applications. Pour calculer le SCFM total nécessaire, résumez les exigences SCFM de tous les outils qui fonctionneront simultanément. Ce calcul garantit que votre compresseur d'air peut répondre adéquatement à la demande et maintenir des performances optimales.

Prenons une configuration de fabrication typique employant divers outils pneumatiques :

Si tous ces outils sont utilisés simultanément, le besoin total en SCFM serait :

15 SCFM + 20 SCFM + 30 SCFM + 25 SCFM = 90 SCFM

Dans ce scénario, un compresseur d'air d'au moins 90 SCFM à la pression nécessaire est requis pour garantir un fonctionnement efficace et fiable de toutes les machines.

Qu’est-ce que le CFM ?

Définition et concepts clés

CFM, ou pieds cubes par minute, mesure le débit réel d'air délivré par un compresseur d'air. Cette mesure est essentielle pour déterminer la quantité d'air qui passe par la sortie du compresseur à une minute donnée et est cruciale pour toutes les opérations qui dépendent de l'air comprimé.

CFM et son rôle dans les systèmes d'air comprimé

Le CFM fait partie intégrante des performances des systèmes d’air comprimé, car il indique le volume d’air disponible pour alimenter divers outils pneumatiques. Il est essentiel de faire correspondre la puissance CFM d'un compresseur d'air aux exigences CFM des outils qu'il alimente. Un CFM insuffisant peut entraîner des performances inadéquates des outils, ce qui peut ralentir les lignes de production, augmenter l'usure des outils et augmenter les coûts opérationnels en raison d'inefficacités.

Applications courantes du CFM

Les exigences CFM varient considérablement selon les différents outils et applications, ce qui rend crucial le choix d'un compresseur d'air capable de répondre aux exigences de l'outil le plus exigeant utilisé. Voici un tableau illustrant les exigences typiques en CFM pour divers outils pneumatiques, soulignant l'importance de sélectionner le bon compresseur :

Par exemple, si un atelier utilise simultanément une sableuse (20 CFM) et un pulvérisateur de peinture HVLP (12 CFM), le compresseur d'air sélectionné doit fournir au moins 32 CFM pour assurer une performance optimale des deux outils. Cet exemple souligne à quel point il est crucial de convertir avec précision le SCFM en CFM, car les facteurs environnementaux peuvent affecter le CFM réellement disponible et donc avoir un impact sur l'efficacité de l'outil. La sélection d'un compresseur basée sur des calculs CFM précis garantit que tous les outils fonctionnent avec une efficacité maximale, minimisant les temps d'arrêt et maximisant la productivité.

Différences entre SCFM et CFM

Comprendre les distinctions entre les pieds cubes standard par minute (SCFM) et les pieds cubes par minute (CFM) est crucial pour les professionnels ayant besoin de convertir SCFM en CFM. Ces mesures, bien que liées, mesurent différents aspects du débit d'air dans les systèmes d'air comprimé. Le SCFM (Standard Cube Feet per Minute) fournit une mesure standardisée qui facilite les comparaisons dans différentes conditions environnementales, tandis que le CFM (Cubic Feet per Minute) reflète le débit d'air en temps réel et est crucial pour évaluer les performances réelles des compresseurs d'air et des outils pneumatiques.

Tableau de comparaison entre SCFM et CFM

Pour démontrer clairement les différences entre SCFM et CFM, considérez le tableau suivant :

Ce tableau permet de mettre en évidence la manière dont le SCFM est généralement utilisé pour normaliser les mesures, permettant ainsi des comparaisons significatives entre différents environnements et systèmes, tandis que le CFM fournit une mesure directe cruciale pour le fonctionnement réel des outils pneumatiques.

Facteurs affectant SCFM et CFM

Pour appliquer avec précision SCFM et CFM dans divers contextes, il est crucial de comprendre comment les facteurs environnementaux influencent ces mesures. Les différences de température, de pression atmosphérique et d'humidité peuvent modifier la densité et le débit de l'air, ce qui a un impact sur le fonctionnement des compresseurs d'air dans différentes conditions. SCFM s'ajuste à ces variables pour fournir une base de comparaison cohérente, tandis que CFM mesure le débit d'air réel en fonction des conditions environnementales actuelles, ce qui le rend essentiel pour les évaluations opérationnelles.

Plusieurs facteurs environnementaux peuvent avoir un impact significatif sur les valeurs de SCFM et CFM :

• Température: À mesure que la température de l'air augmente, la densité de l'air diminue, ce qui peut affecter à la fois le SCFM et le CFM. Le SCFM est ajusté pour tenir compte de ces changements en fonction des conditions standard, tandis que le CFM reflète l'impact immédiat des changements de température.

• Pression atmosphérique: Les changements de pression atmosphérique, qui peuvent être influencés par l'altitude, affectent directement la densité de l'air et, par conséquent, à la fois le SCFM et le CFM. Les ajustements SCFM annulent ces effets pour maintenir des mesures cohérentes.

• Humidité: La présence de vapeur d'eau dans l'air peut également modifier la densité de l'air. Des niveaux d'humidité élevés peuvent diminuer la densité de l'air, influençant le CFM mais généralement pas le SCFM, qui est corrigé pour ces variables.

Pourquoi convertir SCFM en CFM ?

Importance de la conversion dans la sélection du compresseur d'air

Lors de la sélection d'un compresseur d'air, il est crucial de s'assurer que l'unité peut fournir un débit d'air suffisant pour alimenter tous les outils pneumatiques nécessaires. SCFM (Standard Cube Feet per Minute) fournit une valeur théorique mesurée dans des conditions standard, qui diffèrent souvent des conditions réelles dans lesquelles l'équipement fonctionne. La conversion de SCFM en CFM (pieds cubes par minute) ajuste ces valeurs pour refléter les conditions réelles, garantissant ainsi que la capacité du compresseur répond aux demandes des outils. Cette conversion est essentielle pour maintenir l’efficacité des outils et éviter la surcharge des équipements, qui peut entraîner des temps d’arrêt et une augmentation des coûts de maintenance.

Scénarios d'application pratiques

La conversion précise du SCFM en CFM est essentielle dans divers scénarios, en particulier lorsque les équipements doivent fonctionner dans des environnements différents des conditions standard dans lesquelles leur SCFM a été évalué. Par exemple:

• Sélection de compresseurs pour différents climats: La densité de l'air varie avec l'altitude et la température, affectant les performances du compresseur. Un compresseur qui délivre 100 SCFM au niveau de la mer ne fonctionnera pas de la même manière à haute altitude à moins que sa production de CFM ne soit recalculée pour refléter ces conditions. Une conversion précise garantit que le compresseur peut gérer la charge de travail requise sans sous-performer.

• Assurer le respect des normes de sécurité: Dans les industries où une pression d'air précise est cruciale, comme dans la fabrication chimique ou pharmaceutique, il est nécessaire de garantir un débit CFM correct pour des opérations sûres et efficaces. Une surpression ou une sous-pression peut entraîner des risques pour la sécurité et des problèmes de production.

• Efficacité énergétique: Faire fonctionner un compresseur trop gros ou trop petit pour la puissance CFM requise peut conduire à une consommation d’énergie inefficace. Une conversion appropriée de SCFM en CFM aide à sélectionner un compresseur qui fonctionne efficacement dans des conditions environnementales données, réduisant ainsi les coûts énergétiques et contribuant à atteindre les objectifs de développement durable.

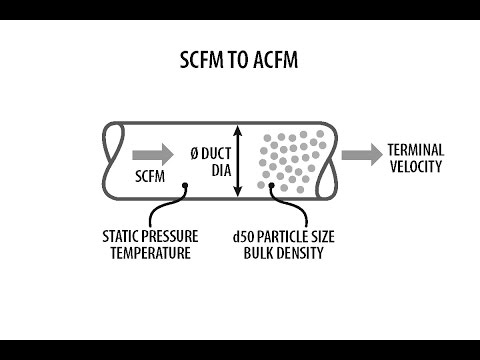

Comment convertir SCFM en CFM : un guide étape par étape

La formule de conversion

Pour convertir des pieds cubes standard par minute (SCFM) en pieds cubes par minute (CFM), vous pouvez utiliser la formule suivante, qui ajuste les différences de température et de pression :

• Formule: CFM = SCFM × (Pa/Pr) × (Tr/Ta)

Cette formule tient compte des changements dans les conditions atmosphériques qui affectent le volume d'air délivré. Voici ce que représente chaque variable :

• Pennsylvanie: Pression réelle à l'endroit où le compresseur fonctionne, mesurée en livres par pouce carré (PSI).

• Pr: Pression de référence, généralement la pression atmosphérique standard au niveau de la mer, qui est de 14,7 PSI.

• Tr: Température de référence, généralement la température ambiante standard en Kelvin, qui est de 298 K (25°C).

• Ta: Température réelle de l'air où fonctionne le compresseur, également en Kelvin.

En ajustant le SCFM à l'aide de cette formule, vous pouvez estimer la quantité d'air que le compresseur délivrera réellement dans vos conditions spécifiques, ce qui est crucial pour les applications nécessitant une gestion précise du débit d'air.

Calcul étape par étape

Passons en revue un exemple pour montrer comment appliquer la formule de conversion SCFM en CFM :

1. Identifiez les variables:

• Supposons qu'un compresseur d'air ait une cote SCFM de 100 SCFM.

• Le compresseur fonctionne à une altitude plus élevée où la pression réelle (Pa) est de 13,5 PSI.

• La température réelle (Ta) à cet endroit est plus froide, disons 278 K (5°C).

2. Utiliser les conditions standard à titre de référence:

• Pression de référence (Pr) = 14,7 PSI.

• Température de référence (Tr) = 298 K (25°C).

3. Branchez les valeurs dans la formule:

• CFM = 100 SCFM × (13,5 PSI / 14,7 PSI) × (298 K / 278 K)

4. Calculer:

• Calculez le rapport de pression : (13,5 / 14,7) ≈ 0,918

• Calculez le rapport de température : (298 / 278) ≈ 1,072

• Multipliez ces ratios par le SCFM : 100 × 0,918 × 1,072 ≈ 98,4 PCM

5. Résultat:

• Le CFM ajusté, compte tenu des conditions d'exploitation réelles, est d'environ 98,4 CFM.

Exemple pratique : conversion de 150 SCFM en CFM

Pour illustrer davantage le processus de conversion, considérons un autre scénario pratique :

• Donné:

• Un outil nécessite 150 SCFM pour fonctionner efficacement.

• L'outil sera utilisé dans une installation où la pression réelle est de 12,3 PSI en raison de son élévation et la température est de 285 K.

• Conditions de référence:

• Pression standard (Pr) = 14,7 PSI.

• Température standard (Tr) = 298 K.

• Calcul de conversion:

• CFM = 150 SCFM × (12,3 PSI / 14,7 PSI) × (298 K / 285 K)

• Calculez le rapport de pression : (12,3 / 14,7) ≈ 0,837

• Calculez le rapport de température : (298 / 285) ≈ 1,046

• Multipliez ces ratios par le SCFM : 150 × 0,837 × 1,046 ≈ 130,9 PCM

SCFM en PSI : table de conversion

Conclusion

Dans ce guide, nous avons exploré l'importance cruciale de la conversion du SCFM en CFM pour optimiser les performances du compresseur d'air. La conversion précise SCFM en CFM garantit que vos outils fonctionnent efficacement dans diverses conditions, ce qui est crucial pour maintenir la productivité et la fiabilité du système. Pour des conseils professionnels adaptés à vos besoins spécifiques, n'hésitez pas à contacter la société Aivyter. Laissez-nous vous aider à sélectionner la solution de compresseur d'air parfaite, vous garantissant ainsi d'obtenir les meilleurs résultats dans votre environnement opérationnel.

Sources de référence

Pieds cubes standard par minute (SCFM)

Foire aux questions

Q : Qu'est-ce que le SCFM et le CFM dans les compresseurs d'air ?

R : SCFM (pieds cubes standard par minute) mesure le débit d'air dans des conditions définies, tandis que CFM (pieds cubes par minute) indique le débit réel dans des conditions de fonctionnement.

Q : Comment calculez-vous le SCFM à partir du CFM ?

R : Pour calculer le SCFM à partir du CFM, ajustez le CFM en fonction des différences de température, de pression et d'humidité par rapport aux conditions standard.

Q : Quelle est la méthode pour convertir CFM en SCFM ?

R : Convertissez les CFM en SCFM en appliquant des corrections à la pression atmosphérique, à la température et à l'humidité relative pour refléter les conditions standard.

Q : Comment pouvez-vous convertir les CFM réels en SCFM ?

R : Convertissez les CFM réels en SCFM en utilisant la formule : SCFM = CFM x (Pstd / Pactual) x (Tactual / Tstd) où P est la pression et T est la température.

Q : Le SCFM augmente-t-il à mesure que le PSI diminue ?

R : Oui, le SCFM augmente généralement à mesure que le PSI (livres par pouce carré) diminue, car moins d'air est comprimé dans un volume donné.

Q : Comment puis-je déterminer le bon CFM pour mon compresseur d'air ?

R : Additionnez les exigences en CFM de tous les outils qui seront utilisés simultanément pour garantir que votre compresseur d'air répond à la demande.

Q : Pourquoi le SCFM est-il important dans la sélection d'un compresseur d'air ?

R : Le SCFM est important car il représente un débit d'air standardisé, permettant de comparer avec précision les performances des compresseurs selon différentes marques et conditions.

Q : Que faire si le CFM est trop élevé ?

R : Un indice CFM trop élevé peut entraîner une augmentation des coûts d'exploitation et un gaspillage d'énergie, voire une surcharge du système d'air.
