Nombre Parcourir:0 auteur:Éditeur du site publier Temps: 2024-08-22 origine:Propulsé
Vous êtes-vous déjà demandé comment un simple air pouvait alimenter des machines complexes ? Les compresseurs d'air jouent un rôle crucial dans les industries modernes. Ils transforment l'air ordinaire en énergie sous pression. Dans cet article, vous découvrirez ce que sont les compresseurs d'air, comment ils fonctionnent et pourquoi ils sont essentiels pour d'innombrables applications dans les environnements industriels et quotidiens.
Un compresseur d'air est un appareil qui convertit la puissance en énergie potentielle en forçant l'air dans un espace plus petit et en le comprimant. Cet air comprimé peut ensuite être stocké et utilisé pour diverses applications.
Il aspire l’air de l’atmosphère et le comprime dans un volume beaucoup plus petit. Ce processus augmente la pression de l’air, ce qui en fait un outil polyvalent et puissant.
Les compresseurs d'air jouent un rôle crucial dans notre vie quotidienne et dans de nombreuses industries. Du réveil au coucher, l’air comprimé intervient dans de nombreux aspects de votre vie.
Il alimente les outils pneumatiques dans les usines, aide aux projets de construction et assiste même aux procédures dentaires. Les compresseurs d'air sont également essentiels pour les tâches automobiles telles que le gonflage des pneus et le fonctionnement des freins pneumatiques.
Certaines utilisations courantes de l’air comprimé comprennent :
Gonfler les pneus de voiture, de vélo et d'équipement
Alimenter des outils pneumatiques (par exemple, perceuses, ponceuses, pistolets pulvérisateurs)
Exploitation des systèmes CVC
Fonctionnement de l'équipement dentaire
Assistance aux processus de fabrication
La polyvalence et l'efficacité de l'air comprimé rendent les compresseurs d'air indispensables dans divers secteurs, des petits ateliers aux grandes installations industrielles. Ils constituent une source d’alimentation fiable et économique pour d’innombrables applications.
Les compresseurs d'air sont disponibles en différents types, chacun ayant ses caractéristiques et ses applications uniques. Explorons les deux catégories principales : les compresseurs volumétriques et dynamiques.
Les compresseurs volumétriques fonctionnent en réduisant le volume d'air pour augmenter sa pression. Il s’agit du type le plus couramment utilisé dans les environnements industriels et domestiques.
Les compresseurs à piston, également appelés compresseurs alternatifs, utilisent un piston entraîné par un vilebrequin pour comprimer l'air. Ils peuvent être divisés en :
Compresseurs à un étage : ces compresseurs ont un seul piston qui comprime l'air en un seul étage. Ils conviennent aux applications à basse pression.
Compresseurs à deux étages : Ces compresseurs ont deux pistons qui compriment l'air en deux étages. Le premier étage comprime l'air jusqu'à une pression intermédiaire, qui est ensuite refroidi avant d'entrer dans le deuxième étage pour une compression ultérieure. Les compresseurs à deux étages sont plus efficaces et peuvent atteindre des pressions plus élevées.
Légende : Les compresseurs à piston à un étage compriment l’air en un seul étage.
Les compresseurs rotatifs à vis utilisent deux rotors engrenés pour comprimer l'air en continu. Lorsque les rotors tournent, ils aspirent l’air, le compriment et l’expulsent. Ils sont connus pour leur efficacité, leur fiabilité et leur capacité à fournir un débit constant d’air comprimé.
Les compresseurs Scroll comportent deux spirales en forme de spirale, une fixe et une orbitale. Au fur et à mesure que la volute orbitale se déplace, l’air est aspiré et progressivement comprimé entre les deux volutes. Ils sont silencieux, efficaces et souvent utilisés dans des applications plus petites.
Les compresseurs dynamiques utilisent des turbines rotatives à grande vitesse pour générer de la vitesse, qui est convertie en pression.
Les compresseurs centrifuges ont une roue qui tourne à grande vitesse, aspirant l'air et l'accélérant vers l'extérieur. L'air à grande vitesse est ensuite ralenti et converti en pression. Ils sont utilisés dans des applications industrielles à grande échelle nécessitant des débits élevés.
Les compresseurs axiaux utilisent une série de pales rotatives pour comprimer l'air. À mesure que l’air circule dans le compresseur, chaque étage augmente progressivement sa pression. Ils sont couramment utilisés dans les turbines à gaz et les moteurs d’avion.
| Type de compresseur | Caractéristiques | Applications |
|---|---|---|
| Piston | - Conception simple - Large plage de pression | - Usage domestique - Petits ateliers |
| Vis rotative | - Efficace - Flux d'air continu | - Utilisation industrielle - Opérations à grande échelle |
| Rouleau | - Calme - Compacte | - Matériel dentaire - Applications à petite échelle |
| Centrifuge | - Débits élevés - À grande échelle | - Processus industriels - Centrales électriques |
| Axial | - Haute efficacité - Compression à plusieurs étages | - Turbines à gaz - Moteurs d'avion |
Tableau : Caractéristiques et applications des différents types de compresseurs d'air.
Le processus de compression peut être décomposé en trois étapes principales : l’admission d’air, la compression et le stockage/distribution.
Prise d'air: Le compresseur aspire l'air atmosphérique à travers une soupape d'admission. Cet air est à une pression et une température normales.
Compression: Le compresseur utilise alors son mécanisme interne pour réduire le volume de l'air, ce qui augmente sa pression. C'est ici que la magie opère !
Stockage et distribution: L'air comprimé est ensuite stocké dans un réservoir ou envoyé directement au point d'utilisation via des canalisations ou des flexibles. Il est maintenant prêt à alimenter vos outils et machines.
Méthodes de déplacement d'air
Les compresseurs d'air utilisent deux méthodes principales pour déplacer et comprimer l'air : le déplacement positif et le déplacement dynamique.
Les compresseurs volumétriques utilisent un moyen mécanique pour réduire le volume d'air, augmentant ainsi sa pression. Ils fonctionnent en aspirant de l’air dans une chambre, puis en réduisant la taille de cette chambre pour comprimer l’air. Les types courants incluent :
Compresseurs à pistons
Compresseurs rotatifs à vis
Compresseurs scroll
Les compresseurs dynamiques, quant à eux, utilisent des turbines ou des pales rotatives à grande vitesse pour générer de la vitesse. Cette vitesse est ensuite convertie en pression. Des exemples de compresseurs dynamiques sont :
Compresseurs centrifuges
Compresseurs axiaux
Ils sont généralement utilisés dans des applications nécessitant des débits élevés et un fonctionnement continu.
La lubrification est cruciale pour le bon fonctionnement et la longévité des compresseurs d’air. Il existe deux principaux types de systèmes de lubrification :
Dans les compresseurs lubrifiés à l'huile, l'huile est injectée dans la chambre de compression pour lubrifier, sceller et refroidir les composants internes. L'huile se mélange à l'air comprimé, qui passe ensuite à travers un séparateur d'huile pour éliminer la majeure partie de l'huile avant que l'air ne soit stocké ou utilisé.
Les compresseurs sans huile, comme leur nom l’indique, n’utilisent pas d’huile pour la lubrification. Au lieu de cela, ils s'appuient sur des revêtements et des matériaux spéciaux, tels que le téflon, pour réduire la friction et l'usure. Ils sont préférés dans les applications où la pureté de l’air est essentielle, telles que la transformation des aliments, les produits pharmaceutiques et la fabrication électronique.
| Système de lubrification | Avantages | Inconvénients |
|---|---|---|
| Lubrifié à l'huile | - Meilleur refroidissement - Durée de vie plus longue | - Potentiel de contamination par l'huile - Des vidanges d'huile régulières sont nécessaires |
| Sans huile | - Air propre et sans huile - Moins d'entretien | - Coût initial plus élevé - Durée de vie plus courte |
Tableau : Avantages et inconvénients des compresseurs lubrifiés à l'huile et sans huile.
Un compresseur d'air se compose de plusieurs composants clés qui fonctionnent ensemble pour comprimer et distribuer efficacement l'air. Examinons de plus près chacun de ces composants et leurs fonctions.
Le moteur est la centrale électrique du compresseur d’air. Il peut être électrique ou au gaz. Le moteur entraîne la pompe, chargée de comprimer l’air.
La pompe est le cœur du compresseur d'air. Il aspire l'air atmosphérique, le comprime, puis le refoule vers le réservoir de stockage ou directement vers l'application. Il existe trois principaux types de pompes utilisées dans les compresseurs d’air :
Pompe à pistons: Également connue sous le nom de pompe alternative, elle utilise un piston entraîné par un vilebrequin pour comprimer l'air. Les pompes à piston se trouvent généralement dans les compresseurs d’air portables plus petits.
Pompe à vis rotative: Ce type de pompe utilise deux rotors engrenés pour comprimer l'air en continu. Elles sont plus efficaces que les pompes à piston et sont souvent utilisées en milieu industriel.
Pompe à défilement: Une pompe à spirale comporte deux volutes en forme de spirale, une fixe et une orbitale. Au fur et à mesure que le parchemin orbital se déplace, l’air est aspiré et comprimé. Les pompes à spirale sont connues pour leur fonctionnement silencieux et leur efficacité.
La soupape d'admission permet à l'air atmosphérique d'entrer dans la pompe pendant la course d'admission. La vanne de décharge, quant à elle, libère l'air comprimé de la pompe vers le réservoir de stockage ou vers le point d'utilisation.
La plupart des compresseurs d’air disposent d’un réservoir de stockage pour contenir l’air comprimé. Le réservoir permet de maintenir une pression constante et agit comme un tampon entre la pompe et l'application. Cela permet également au compresseur de fonctionner moins fréquemment, prolongeant ainsi sa durée de vie.
Le pressostat contrôle le fonctionnement du compresseur en fonction de la pression dans le réservoir de stockage. Lorsque la pression descend en dessous d'un certain niveau, l'interrupteur allume le compresseur. Lorsque la pression atteint la limite supérieure, le compresseur s’arrête.
Le régulateur de pression, quant à lui, contrôle la pression de sortie du compresseur d’air. Il vous permet d'ajuster la pression en fonction des besoins de votre application.
Le filtre à air élimine la saleté, la poussière et autres contaminants de l'air entrant avant qu'il ne pénètre dans le compresseur. Cela aide à protéger les composants internes et garantit un air comprimé plus propre.
Le sécheur d'air, comme son nom l'indique, élimine l'humidité de l'air comprimé. L'humidité peut provoquer de la corrosion et endommager les équipements en aval. Il existe différents types de sécheurs d'air, tels que les sécheurs réfrigérés et les sécheurs par adsorption.

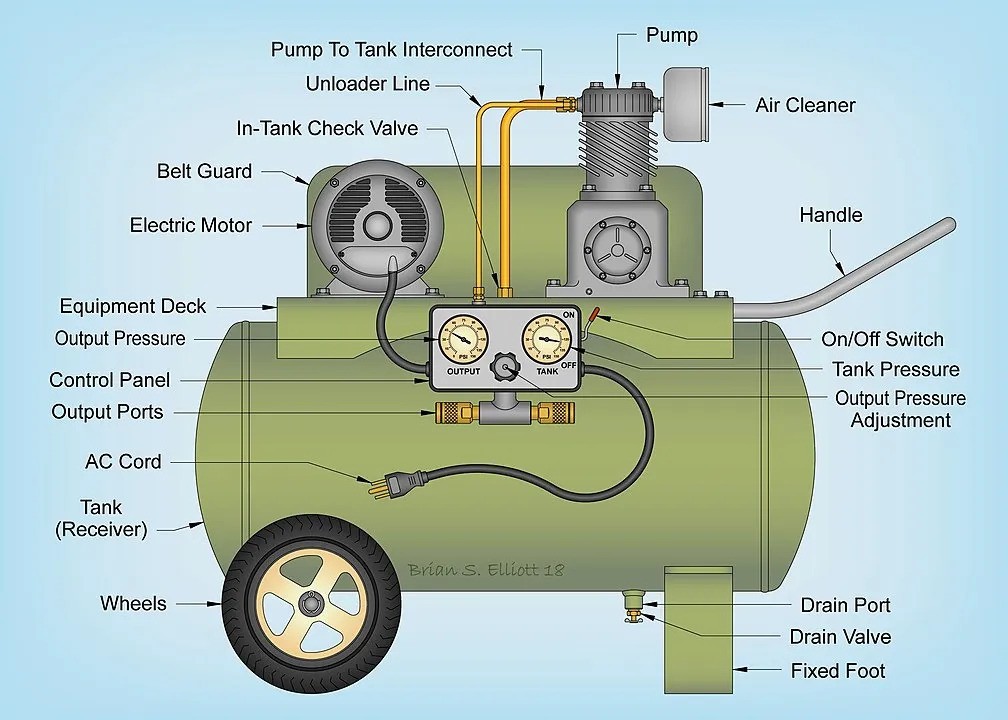

Légende : Composants clés d'un compresseur d'air et leur emplacement.
| Composant | Fonction |
|---|---|
| Moteur | Entraîne la pompe |
| Pompe | Compresse l'air |
| Soupape d'admission | Permet à l'air d'entrer dans la pompe |
| Soupape de décharge | Libère l'air comprimé de la pompe |
| Réservoir de stockage | Contient de l'air comprimé |
| Pressostat | Contrôle le fonctionnement du compresseur en fonction de la pression du réservoir |
| Régulateur de pression | Ajuste la pression de sortie |
| Filtre à air | Élimine les contaminants de l'air entrant |
| Sécheur d'air | Élimine l'humidité de l'air comprimé |
Tableau : Composants clés d'un compresseur d'air et leurs fonctions.
Lorsque vous achetez un compresseur d’air, vous rencontrerez différentes puissances. PSI, CFM et SCFM sont les plus courants. Décomposons-les et comprenons leur signification.
Le PSI est une mesure de la force appliquée à une zone donnée. Dans le cadre des compresseurs d'air, il indique la capacité de pression du compresseur. Plus le PSI est élevé, plus le compresseur peut générer de pression.
Différents outils et applications nécessitent différents niveaux de PSI. Par exemple:
Gonflage des pneus : 30-35 PSI
Alimentation des cloueuses pneumatiques : 70-90 PSI
Perceuses pneumatiques en fonctionnement : 90-100 PSI
Ponceuses à air en marche : 100-120 PSI
CFM mesure le volume d'air qu'un compresseur peut délivrer en une minute. Il a un impact direct sur le flux d’air et détermine l’efficacité avec laquelle le compresseur peut alimenter vos outils.
Il est important de noter la différence entre CFM et SCFM. CFM est le volume réel d'air délivré, tandis que SCFM est le volume d'air ajusté aux conditions standard.
Pour calculer le CFM requis pour vos outils, additionnez les exigences CFM de tous les outils que vous prévoyez d'utiliser simultanément. Ajoutez ensuite une marge de sécurité d’environ 30 % pour tenir compte d’éventuelles fuites ou inefficacités.
SCFM est une mesure standard de l'industrie qui prend en compte des conditions externes telles que la température et l'humidité. Il fournit une représentation plus précise des performances du compresseur.
Les fabricants fournissent souvent des cotes SCFM pour leurs compresseurs. Ces valeurs sont basées sur des conditions standard de 14,7 PSIA (pression atmosphérique), 68 °F et 0 % d'humidité relative.
La température et l’humidité peuvent avoir un impact significatif sur la production réelle de CFM. Des températures et des niveaux d’humidité plus élevés réduisent la densité de l’air, ce qui entraîne une baisse du CFM. À l’inverse, des températures et des niveaux d’humidité plus bas augmentent la densité de l’air, conduisant à des CFM plus élevés.
| Condition | Impact sur le CFM |
|---|---|
| Haute température | Diminue le PCM |
| Humidité élevée | Diminue le PCM |
| Basse température | Augmente le PCM |
| Faible humidité | Augmente le PCM |
Tableau : Impact de la température et de l'humidité sur la production de CFM.
Lors de la sélection d'un compresseur d'air, tenez compte de la cote SCFM pour vous assurer qu'il répond à vos exigences dans diverses conditions environnementales.
L'air comprimé est une ressource polyvalente et indispensable. Il trouve des applications dans diverses industries et dans la vie quotidienne.
Dans les usines de fabrication, l’air comprimé alimente une large gamme d’outils et d’équipements. Des chaînes d’assemblage aux machines d’emballage, il joue un rôle crucial dans le bon déroulement des opérations.
L'industrie automobile dépend fortement de l'air comprimé. Il est utilisé pour faire fonctionner des outils pneumatiques, pour peindre par pulvérisation et même dans les systèmes de suspension des véhicules.
Dans l’industrie agroalimentaire, l’air comprimé contribue au conditionnement, à la mise en bouteille et au maintien d’un environnement propre. Cependant, il est essentiel d'utiliser des compresseurs d'air de qualité alimentaire pour éviter toute contamination.
L'air comprimé est essentiel dans l'industrie pharmaceutique. Il est utilisé dans la production, le conditionnement et le transport de médicaments. Des normes strictes de qualité de l’air doivent être maintenues pour garantir la sécurité des produits.
L’une des utilisations les plus courantes de l’air comprimé dans la vie quotidienne consiste à gonfler les pneus. Des vélos aux voitures, l’air comprimé fait rouler nos véhicules.
Les outils pneumatiques, tels que les pistolets à clous, les marteaux pneumatiques et les pistolets pulvérisateurs, sont alimentés par de l'air comprimé. Ils sont largement utilisés dans les ateliers de construction, de menuiserie et d’automobile.
L'air comprimé joue un rôle essentiel dans les systèmes de chauffage, de ventilation et de climatisation (CVC). Il est utilisé pour contrôler les vannes, les registres et d'autres composants qui régulent le débit d'air et la température.
Dans les cliniques dentaires, l’air comprimé alimente des outils tels que des turbines à air, des seringues et des unités d’abrasion à air. Il aide les dentistes à effectuer des procédures avec précision et efficacité.
| Application | Avantage de l'air comprimé |
|---|---|
| Fabrication | Alimente les outils et équipements |
| Industrie automobile | Utiliser des outils pneumatiques et de la peinture au pistolet |
| Industrie alimentaire et des boissons | Aide à l’emballage et au maintien de la propreté |
| Industrie pharmaceutique | Critique dans la production et le conditionnement de médicaments |
| Gonfler les pneus | Permet aux véhicules de rouler |
| Alimentation des outils pneumatiques | Permet un travail efficace dans diverses industries |
| Systèmes CVC | Contrôle le débit d’air et la température |
| Équipement dentaire | Alimente les outils de précision pour les procédures dentaires |
Tableau : Avantages de l'air comprimé dans diverses applications.
Les compresseurs d'air convertissent l'air en énergie sous pression, alimentant divers outils et systèmes. Comprendre leurs principes de base, comme le déplacement et la compression de l’air, permet de les utiliser efficacement. Un entretien régulier est crucial pour la sécurité et les performances. À mesure que la technologie progresse, les compresseurs deviennent plus économes en énergie, plus silencieux et plus intelligents, offrant un meilleur contrôle et des coûts réduits. Rester informé de ces développements vous garantit de tirer le meilleur parti de votre compresseur d'air, maintenant et à l'avenir.
