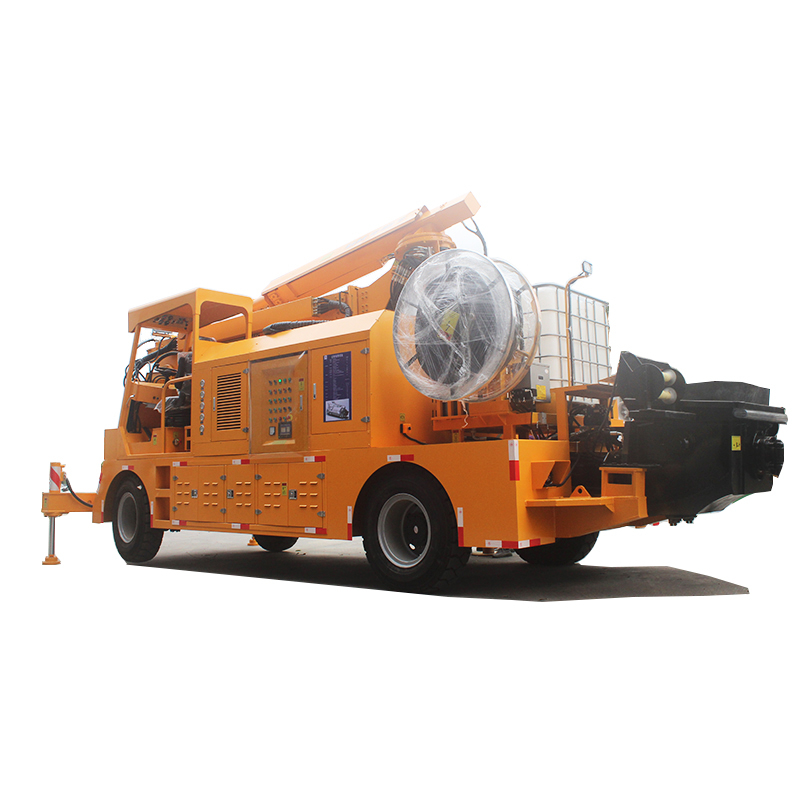

Le manipulateur mécanisé de pulvérisation de béton AWT 3516N est spécialement conçu pour la pulvérisation de projets de béton dans des conditions de construction difficiles. Conçu pour réaliser automatiquement une construction en béton projeté humide et sec. Cette machine est très adaptée à la stabilisation des pentes ou à la construction de mines et de tunnels nécessitant de petits manipulateurs. La télécommande sans fil peut être utilisée pour offrir une mobilité totale et une sécurité améliorée en permettant à l'opérateur de rester à l'écart des roches nouvellement excavées et du béton nouvellement projeté.
| Quantité: | |
|---|---|
AWT 3516N
aivyter
8413400000
Caractéristiques du produit :
Principaux paramètres techniques :
| Système de châssis | Transmission à convertisseur de couple hydraulique à combustion interne, quatre roues motrices, quatre roues directrices |
| Moteur | Puissance de sortie de la marque YUNNE : 92 KW/2 400 tr/min |
| Système de transmission | Système de transmission hydraulique |
| Vitesse de déplacement | Vitesse basse 0-5 km/h, vitesse haute 0-15 km/h |
| Capacité d'escalade | 40%(22°) |
| Garde au sol minimale | 400mm |
| Angle d'oscillation de la suspension | ±10° permet au châssis de mieux s'adapter aux surfaces inégales de la route |
| Pilotage | Quatre roues directrices hydrauliques, avec fonctions de déplacement en diagonale et en huit |
| Rayon de braquage minimum | Intérieur 3500 mm, extérieur 7300 mm |
| Poids | 17t |
| Dimension globale | 8970x2500x3500mm (LxlxH) |
| Pompe de transfert de béton | Pompe à béton à piston à entraînement hydraulique AWT-SPJ30, vanne pendulaire de type S à commutation rapide automatique, trémie équipée d'un tamis vibrant et d'une porte de décharge à ouverture par le bas |
| Capacité de transfert de pompage | 35m3/h, 4-35m3, réglable |
| Pression de transport maximale | 8MPa |
| Taille globale | 16mm |
| Groupes électrohydrauliques | |
| Moteurs électriques | 55 kW/1 480 tr/min ; degré de protection : IP54 |
| Pompes hydrauliques | Dernier système de pompage optimisé, performances stables et fiables. Les pompes et vannes principales adoptent une marque célèbre internationale et nationale. |
| Bras robotisé en béton projeté | Le bras de pulvérisation télescopique à deux étages et rotatif à deux étages est entièrement à commande hydraulique et le petit bras est plié, il n'y a donc pas d'angle mort en fonctionnement. Il peut être actionné par une télécommande filaire ou sans fil, et la vitesse de chaque mouvement du bras peut être ajustée, avec une régulation de vitesse en continu. |
| Hauteur maximale du béton projeté | 16m |
| Largeur maximale du béton projeté | 30m |
| La distance de béton projeté la plus éloignée | 15 m (avant) |
| Hauteur minimale du tunnel en béton projeté | 4m |
| Profondeur maximale du béton projeté | 8 m (sous la surface de stationnement) |
| Angle d'inclinaison de la petite flèche | -90° ~ +90° |
| Angle d'inclinaison de la grande flèche | -30° ~ +65° |
| Télescopique en deux étapes | Flèche télescopique à deux étages |
| Grande rotation des bras | 270 orientation |
| Rotation des petits bras | Rotation à 360°, les bras grands et petits peuvent être pliés à 0°. |
| Baril de coagulant à double vitesse | 1000L+500L |
| Enrouleur de câble | |
| Rembobinage à moteur hydraulique | Spécification du câble 3x35+1*16 |
| Pompe de transfert de coagulant accélératrice | Entraînement par moteur hydraulique, commande proportionnelle électro-hydraulique |
| Capacité de sortie | 30-1000L/heure |
| Contrôle | Réalisation de la télécommande et de l'interface homme-machine (affichage), les deux peuvent contrôler le flux spécifique |
| Tuyauterie et accessoires en béton projeté | |
| Tuyau articulé de sortie de pompe à béton, réducteur DN125-100 et tuyau de refoulement DN90, dispositif d'injection d'additif et d'air comprimé, changeur de débit, etc. | |
| (Facultatif) | |
| Système de nettoyage haute pression, caméra de recul, pompe auto-aspirante pour accélérateur | |
| (1) Système de nettoyage haute pression : pompe à eau haute pression à piston, entraînement par moteur hydraulique, avec tuyau de nettoyage et pistolet à eau | |
| (2)Caméra de recul. | |
| (3) pompe auto-aspirante pour accélérateur | |
