Le principe du générateur d'oxygène psa et son application dans l'industrie

Le principe du générateur d'oxygène psa et son application dans l'industrie

1. Le système de génération d'oxygène par adsorption modulée en pression est un équipement d'alimentation en gaz sur site qui utilise la technologie d'adsorption modulée en pression et des adsorbants spéciaux pour enrichir l'oxygène de l'air à température ambiante.Le système de génération d'oxygène par adsorption modulée en pression est un nouveau type d'équipement de haute technologie.Il présente les avantages d'un faible coût d'équipement, d'une petite taille, d'un poids léger, d'un fonctionnement simple, d'un entretien pratique, d'un faible coût d'exploitation, d'une génération rapide d'oxygène sur site, d'une commutation pratique et d'aucune pollution.L'oxygène peut être fourni en connectant l'alimentation électrique.Il peut être largement utilisé dans l'industrie pétrochimique, la sidérurgie des fours électriques, la production de verre, la fabrication du papier, la production d'ozone, l'aquaculture, l'aérospatiale, les soins médicaux et d'autres industries et domaines.L'équipement est stable, sûr et fiable.Faveur de la majorité des utilisateurs.Notre société dispose d'une équipe de recherche dédiée aux applications sur le terrain gazier, avec une large gamme de produits.
2. Le générateur d'oxygène à adsorption modulée en pression est un équipement automatique qui utilise un tamis moléculaire zéolite comme adsorbant et utilise le principe d'adsorption de pression et de décompression pour adsorber et libérer l'oxygène de l'air, séparant ainsi l'oxygène.Le tamis moléculaire zéolite est une sorte d'adsorbant granulaire sphérique avec des micropores à la surface et à l'intérieur, qui est traité par un procédé de traitement spécial de type pore, et il est blanc.Ses caractéristiques de type pores lui permettent de réaliser la séparation cinétique de O2 et N2.La séparation de O2 et N2 par tamis moléculaire zéolithique est basée sur la faible différence de diamètre dynamique de ces deux gaz.Les molécules de N2 ont une vitesse de diffusion plus rapide dans les micropores du tamis moléculaire zéolitique, et les molécules d'O2 ont une vitesse de diffusion plus lente.La diffusion de l'eau et du CO2 dans l'air comprimé n'est pas très différente de celle de l'azote.L'enrichissement final de la tour d'adsorption est constitué de molécules d'oxygène.

3. Domaines d'application, sidérurgie au four électrique : décarburation, chauffage par combustion assistée par oxygène, mousse de laitier, contrôle métallurgique et chauffage ultérieur.Traitement des eaux usées : aération enrichie en oxygène des boues activées, aération en bassin et stérilisation à l'ozone.Fusion du verre : l'oxygène facilite la combustion et la dissolution, la découpe, l'augmentation de la production de verre et la prolongation de la durée de vie du four.Blanchiment de la pâte et fabrication du papier : Le blanchiment au chlore est transformé en un blanchiment riche en oxygène, fournissant un traitement bon marché de l'oxygène et des eaux usées.La fusion des métaux non ferreux : la fusion de l'acier, du zinc, du nickel, du plomb, etc. nécessite un enrichissement en oxygène et les générateurs d'oxygène PSA remplacent progressivement les générateurs d'oxygène cryogéniques.Construction de coupe sur le terrain: l'enrichissement en oxygène pour la coupe de tuyaux en acier et de plaques d'acier sur le terrain, les générateurs d'oxygène mobiles ou petits peuvent répondre aux exigences.Oxygène pour l'industrie pétrochimique et chimique : la réaction de l'oxygène dans le processus pétrochimique et chimique utilise de l'oxygène riche au lieu de l'air pour effectuer la réaction d'oxydation, ce qui peut augmenter la vitesse de réaction et la production de produits chimiques.Traitement du minerai : utilisé dans l'or et d'autres processus de production pour augmenter le taux d'extraction des métaux précieux.Aquaculture : L'aération enrichie en oxygène peut augmenter l'oxygène dissous dans l'eau, augmenter considérablement la production de poissons et peut fournir de l'oxygène pour le transport des poissons vivants et la pisciculture intensive.Fermentation: enrichi en oxygène au lieu d'air fournit de l'oxygène pour la fermentation aérobie, ce qui peut grandement améliorer l'efficacité.Eau potable : Fournit de l'oxygène au générateur d'ozone et l'auto-oxygène stérilise.

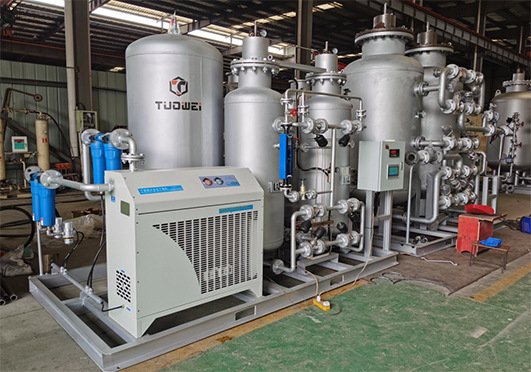

4. Flux de processus : après avoir été comprimé par le compresseur d'air, l'air pénètre dans le réservoir de stockage d'air après dépoussiérage, élimination de l'huile et séchage, et pénètre dans la tour d'adsorption gauche par la vanne d'admission d'air et la vanne d'admission gauche.La pression de la tour augmente et l'air comprimé pénètre dans le réservoir de stockage d'air.Les molécules d'azote sont adsorbées par le tamis moléculaire de zéolite et l'oxygène non adsorbé traverse le lit d'adsorption et pénètre dans le réservoir de stockage d'oxygène par la vanne de production de gaz gauche et la vanne de production d'oxygène gazeux.Ce processus s'appelle l'aspiration gauche et dure des dizaines de secondes.Une fois le processus d'aspiration gauche terminé, la tour d'adsorption gauche et la tour d'adsorption droite sont reliées par une vanne d'égalisation de pression pour équilibrer la pression des deux tours.Ce processus est appelé égalisation de pression et sa durée est de 3 à 5 secondes.Une fois l'équilibrage de pression terminé, l'air comprimé pénètre dans la tour d'adsorption droite par la soupape d'admission d'air et la soupape d'admission droite.Les molécules d'azote dans l'air comprimé sont adsorbées par le tamis moléculaire de zéolite et l'oxygène enrichi pénètre dans le stockage d'oxygène par la vanne de production de gaz droite et la vanne de production d'oxygène gazeux.Réservoir, ce processus est appelé aspiration droite et sa durée est de plusieurs dizaines de secondes.En même temps, l'oxygène adsorbé par le tamis moléculaire de zéolithe dans la tour d'adsorption gauche est rejeté dans l'atmosphère par la soupape d'échappement gauche.Ce processus est appelé désorption.Au contraire, lorsque la tour de gauche adsorbe, la tour de droite désorbe également en même temps.Afin d'évacuer complètement l'azote libéré du tamis moléculaire dans l'atmosphère, l'oxygène gazeux passe à travers une vanne de contre-purge normalement ouverte pour purger la tour d'adsorption de désorption, et l'azote dans la tour est expulsé de la tour d'adsorption.Ce processus est appelé rétrobalayage et il est effectué simultanément avec la désorption.Une fois l'aspiration droite terminée, il entre dans le processus d'égalisation de la pression, puis passe au processus d'aspiration gauche et continue de continuer, de manière à produire en continu de l'oxygène produit de haute pureté.
